Cách đo ô chờ để đặt nắp mương đúng kích thước, tránh sai lệch khi lắp đặt

Cách đo ô chờ để đặt nắp mương là bước quan trọng trước khi gia công, giúp sản phẩm phù hợp với vị trí lắp đặt và hạn chế phát sinh chi phí chỉnh sửa. Nếu đo sai chiều rộng, chiều dài hoặc bỏ qua phần gối đỡ, nắp mương có thể bị kênh, không vừa khung hoặc không bảo đảm khả năng chịu lực. Trong bài viết này, SJD Việt Nam hướng dẫn cách đo kích thước ô chờ tại công trình, phân biệt phương án có khung và không khung, đồng thời chỉ ra những lưu ý cần kiểm tra trước khi đặt sản xuất.

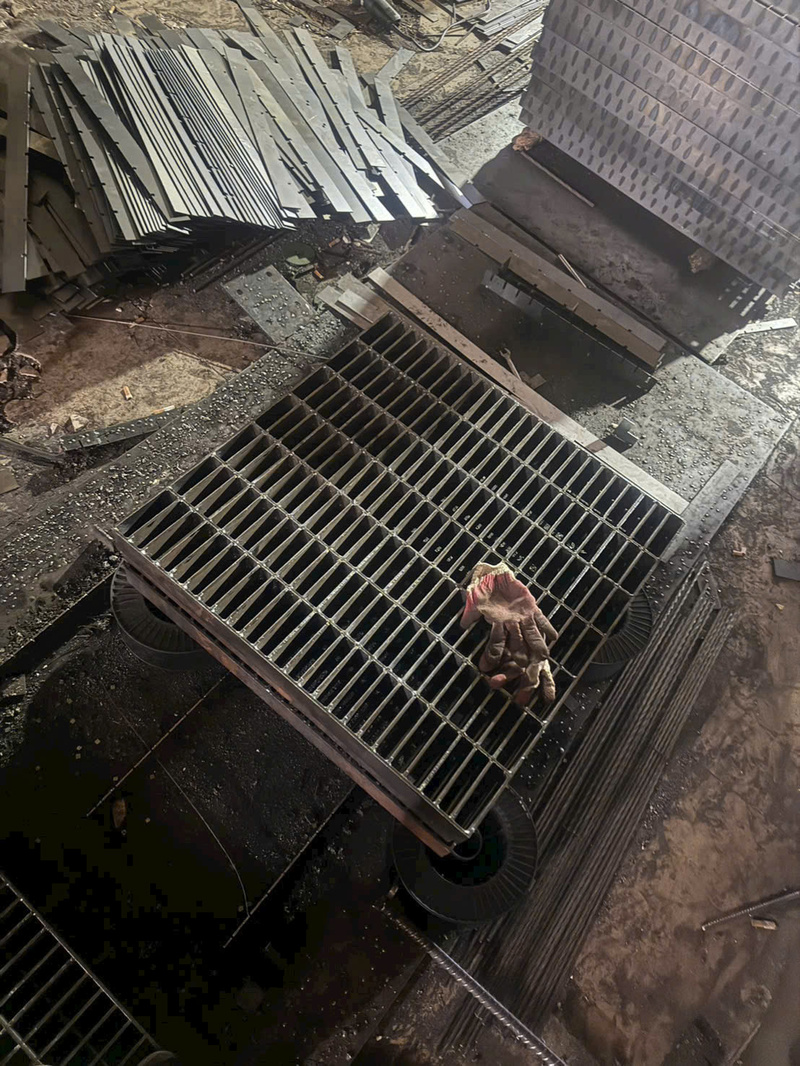

Hướng dẫn cách đo ô chờ để đặt nắp mương chính xác

Để thực hiện cách đo ô chờ để đặt nắp mương chính xác, cần đo trực tiếp tại vị trí lắp đặt và kiểm tra các bộ phận liên quan. Quy trình dưới đây gồm 5 bước thực hiện.

Chuẩn bị dụng cụ và kiểm tra hiện trạng ô chờ

Trước khi đo, cần kiểm tra tình trạng ô chờ để xác định vị trí lấy kích thước phù hợp. Đây là bước đầu tiên trong cách đo ô chờ để đặt nắp mương, giúp hạn chế sai số do bề mặt bê tông hoặc khung đỡ không đồng đều.

• Chuẩn bị dụng cụ đo: Sử dụng thước cuộn, thước thủy, thước vuông và sổ ghi chép. Với ô chờ dài hoặc có hình dạng phức tạp, có thể sử dụng thêm máy đo laser.

• Vệ sinh vị trí đo: Loại bỏ đất cát, vữa thừa và vật cản tại mép mương. Việc này giúp xác định đúng ranh giới ô chờ và bề mặt đặt nắp.

• Kiểm tra kết cấu ô chờ: Xác định mương đã có khung thép hay chưa, vị trí gối đỡ nằm ở đâu và có xuất hiện tình trạng sứt mẻ, nghiêng lệch hay không.

• Xác định cao độ hoàn thiện: Kiểm tra mặt đường hoặc nền xung quanh để biết nắp mương cần đặt bằng mặt nền hay theo cao độ thiết kế riêng.

Lưu ý: Nếu mép bê tông bị vỡ hoặc khung thép biến dạng, cần xác định phương án sửa chữa trước khi chốt kích thước sản xuất.

Đo chiều rộng và chiều dài ô chờ

Trong cách đo ô chờ để đặt nắp mương, chiều rộng và chiều dài là hai thông số cơ bản cần xác định. Tuy nhiên, cần đo tại nhiều vị trí để phát hiện sai lệch trong quá trình thi công.

• Đo chiều rộng thông thủy: Đặt thước từ mép trong bên này sang mép trong bên kia của ô chờ. Thực hiện tại đầu, giữa và cuối mương để kiểm tra độ đồng đều.

• Đo chiều dài ô chờ: Xác định chiều dài toàn bộ tuyến mương cần đậy nắp. Nếu sử dụng nhiều tấm, cần ghi rõ các vị trí chia tấm và khe nối dự kiến.

• Kiểm tra độ vuông góc: Đo hai đường chéo của ô chờ hình chữ nhật để phát hiện tình trạng méo hoặc lệch góc. Với ô chờ không đều, cần lập bản vẽ theo kích thước thực tế.

• Ghi lại các số đo khác nhau: Không tự lấy trung bình hoặc chỉ sử dụng kích thước lớn nhất. Cần cung cấp các số đo để nhà sản xuất xác định phương án gia công phù hợp.

Ví dụ, một ô chờ có chiều rộng đo tại ba vị trí lần lượt là 300 mm, 303 mm và 298 mm. Khi đó, cần ghi nhận cả ba thông số thay vì mặc định ô chờ rộng 300 mm.

Đo gối đỡ và độ sâu vị trí đặt nắp

Ngoài kích thước thông thủy, phần gối đỡ quyết định vị trí tiếp xúc giữa nắp mương và kết cấu bên dưới. Đây là thông số không nên bỏ qua khi thực hiện cách đo ô chờ để đặt nắp mương tại công trình.

• Đo chiều rộng gối đỡ: Xác định phần bề mặt mà nắp có thể tựa lên ở mỗi bên mương. Cần đo riêng hai phía vì kích thước gối đỡ có thể không giống nhau.

• Kiểm tra độ sâu phần âm: Đo khoảng cách từ bề mặt gối đỡ đến cao độ mặt nền hoàn thiện. Thông số này giúp xác định chiều cao kết cấu nắp và khung phù hợp.

• Đánh giá độ phẳng: Sử dụng thước thủy kiểm tra bề mặt đặt nắp. Nếu gối đỡ bị nghiêng hoặc không đồng đều, nắp có nguy cơ bị kênh khi lắp đặt.

• Kiểm tra khả năng chịu lực của gối đỡ: Quan sát tình trạng bê tông, khung thép và liên kết cố định. Những vị trí nứt vỡ hoặc thiếu diện tích tựa cần được xử lý theo thiết kế.

Chiều rộng gối đỡ yêu cầu phải được xác định theo kết cấu nắp, nhịp chịu lực và tải trọng sử dụng, không áp dụng một kích thước cố định cho mọi công trình.

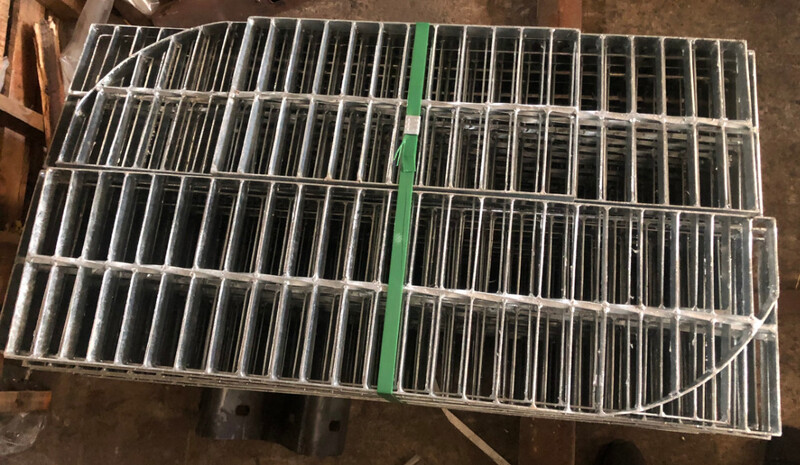

Xác định kích thước nắp mương cần đặt

Sau khi hoàn thành đo đạc, cần chuyển các thông số ô chờ thành kích thước sản phẩm. Đặc biệt, phải phân biệt kích thước thông thủy với kích thước phủ bì của nắp.

• Xác định kích thước thông thủy: Đây là khoảng trống thực tế giữa các mép đỡ mà nắp phải vượt qua. Thông số này được sử dụng để kiểm tra nhịp chịu lực.

• Tính phần nắp tựa lên gối đỡ: Kích thước nắp hoàn thiện phải bảo đảm phần tiếp xúc cần thiết trên mỗi gối đỡ theo thiết kế.

• Dự kiến khe hở lắp đặt: Cần tính đến dung sai gia công và sai lệch hiện trạng. Khe hở phải được thống nhất với nhà sản xuất để tránh nắp quá chật hoặc dễ xê dịch.

• Xác định chiều dày hoặc chiều cao nắp: Lựa chọn theo tải trọng, kết cấu sản phẩm và chiều sâu vị trí đặt nắp để bảo đảm cao độ sau lắp đặt.

• Kiểm tra hướng thanh chịu lực: Với nắp mương Grating, thanh chịu lực phải được bố trí vượt qua khoảng nhịp giữa các gối đỡ theo thiết kế, không chỉ dựa vào chiều dài hoặc chiều rộng của tấm.

Ví dụ minh họa: Ô chờ rộng thông thủy 300 mm, mỗi bên có gối đỡ rộng 30 mm. Khi đó, tổng bề rộng khu vực từ mép ngoài gối đỡ này đến mép ngoài gối đỡ kia là 360 mm.

Tuy nhiên, 360 mm không mặc nhiên là kích thước nắp cần đặt. Kích thước thành phẩm còn phụ thuộc vào phần tựa yêu cầu, khe hở lắp đặt, cấu tạo khung và điều kiện chịu tải.

Đây là điểm quan trọng trong cách đo ô chờ để đặt nắp mương, bởi kích thước ô chờ và kích thước gia công không phải lúc nào cũng giống nhau.

Ghi kích thước và kiểm tra trước khi đặt sản xuất

Khi đã có đầy đủ số đo, cần tổng hợp thông tin thành bản phác thảo hoặc bảng kích thước. Việc kiểm tra lần cuối giúp hạn chế nhầm lẫn giữa số đo hiện trường và kích thước gia công.

• Lập bản vẽ kích thước: Ghi rõ chiều dài, chiều rộng thông thủy, gối đỡ hai bên và độ sâu vị trí đặt nắp. Sử dụng thống nhất đơn vị mm.

• Đánh dấu các vị trí đặc biệt: Thể hiện góc bo, đoạn mương cong, vị trí vướng đường ống hoặc khu vực có kích thước khác nhau.

• Chụp ảnh hiện trạng: Cung cấp hình ảnh toàn cảnh và cận cảnh mép đỡ, khung thép để đơn vị sản xuất dễ kiểm tra.

• Xác nhận thông số đặt hàng: Thống nhất kích thước thành phẩm, số lượng, tải trọng và phương án cố định trước khi tiến hành gia công.

Với tuyến mương dài, nên đánh số từng vị trí lắp đặt để tránh nhầm lẫn giữa các tấm khi vận chuyển và thi công.

Xem thêm : So sánh nắp hố ga gang và composite - Lựa chọn nào tối ưu cho công trình

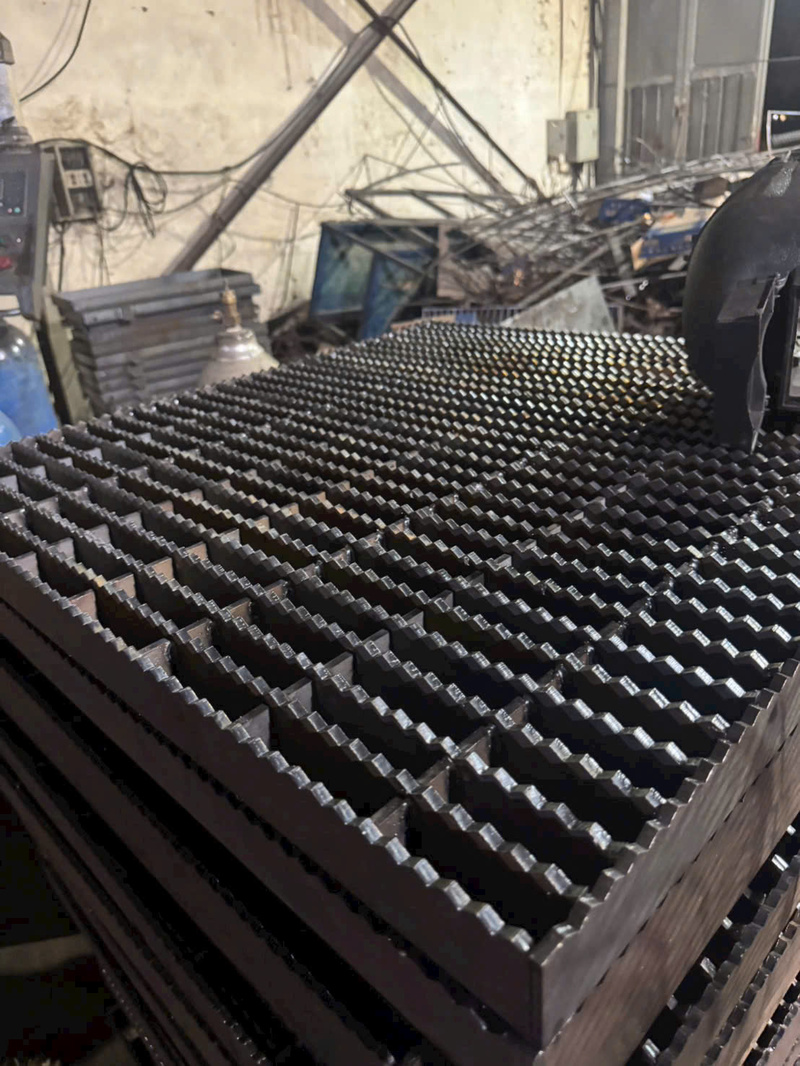

Đo ô chờ nắp mương có khung và không khung khác nhau thế nào?

Khi áp dụng cách đo ô chờ để đặt nắp mương, cần phân biệt phương án có khung và không khung vì hai loại sử dụng cách bố trí gối đỡ khác nhau. Dưới đây là những điểm khác biệt cần lưu ý khi đo đạc:

• Vị trí đo chính: Nắp mương có khung cần đo lòng khung và mặt tựa nắp. Với loại không khung, cần đo trực tiếp ô chờ và gối đỡ thực tế.

• Kích thước cần xác nhận: Loại có khung cần xác định kích thước của cả nắp và khung. Loại không khung chủ yếu cần xác nhận kích thước tấm nắp theo kết cấu đỡ hiện hữu.

• Phần chịu đỡ: Nắp mương có khung sử dụng khung thép theo thiết kế để truyền tải trọng. Loại không khung tựa trực tiếp lên gối đỡ bê tông hoặc kết cấu đỡ phù hợp.

• Kiểm tra cao độ: Với loại có khung, cần kiểm tra cao độ mặt khung so với mặt nền hoàn thiện. Với loại không khung, cần đối chiếu cao độ mặt nắp và mặt nền.

• Lưu ý khi đo: Nắp mương có khung cần kiểm tra tình trạng khung méo hoặc không vuông góc. Nắp mương không khung phải bảo đảm diện tích gối đỡ đủ theo yêu cầu thiết kế.

Đối với nắp mương có khung, nếu đặt mới cả bộ khung và nắp, cần đo ô chờ để xác định kích thước phủ bì khung. Nếu chỉ thay nắp, phải đo lòng khung và mặt tựa hiện có.

Xem thêm : Tấm sàn grating thép mạ kẽm nhúng nóng

Những lỗi thường gặp khi đo ô chờ để đặt nắp mương

Sai sót trong cách đo ô chờ để đặt nắp mương thường xuất phát từ việc bỏ qua hiện trạng công trình hoặc nhầm lẫn giữa các loại kích thước. Những lỗi dưới đây cần được kiểm tra trước khi đặt hàng.

• Chỉ đo tại một vị trí: Ô chờ có thể bị lệch do sai số thi công. Nên đo ít nhất tại đầu, giữa và cuối, đồng thời kiểm tra thêm các điểm bất thường.

• Nhầm kích thước thông thủy với kích thước nắp: Hai thông số này không nhất thiết bằng nhau. Cần xác định rõ vị trí đo và phần gối đỡ trước khi chốt kích thước thành phẩm.

• Bỏ qua kích thước gối đỡ: Nắp có thể vừa ô chờ nhưng không đủ diện tích tiếp xúc để truyền tải trọng an toàn xuống kết cấu bên dưới.

• Không kiểm tra cao độ: Nắp quá dày hoặc phần đặt âm không đủ sâu có thể khiến bề mặt nhô cao, gây vướng khi đi lại hoặc di chuyển phương tiện.

• Tự ý cộng trừ kích thước: Việc tự giảm kích thước nắp để dễ lắp có thể tạo khe hở quá lớn. Cần thống nhất dung sai và phương án cố định với đơn vị sản xuất.

Thực hiện đúng cách đo ô chờ để đặt nắp mương giúp hạn chế sai lệch kích thước và thuận tiện hơn khi lắp đặt. Ngoài chiều dài, chiều rộng, cần kiểm tra gối đỡ, cao độ, tải trọng và điều kiện lắp đặt thực tế trước khi đặt sản xuất.
