Đặt nắp mương Grating theo bản vẽ cần chuẩn bị những thông tin gì?

Đặt nắp mương Grating theo bản vẽ là lựa chọn phù hợp khi công trình có kích thước rãnh thoát nước, tải trọng hoặc yêu cầu lắp đặt riêng. Tuy nhiên, nếu bản vẽ thiếu thông số kỹ thuật, sản phẩm có thể không vừa ô chờ, sai hướng chịu lực hoặc phát sinh chi phí gia công lại. Để hạn chế những vấn đề này, khách hàng cần chuẩn bị đầy đủ kích thước, quy cách thép, kết cấu khung và điều kiện sử dụng. Bài viết dưới đây của SJD Việt Nam sẽ hướng dẫn những thông tin cần kiểm tra trước khi đặt sản xuất.

Những thông tin cần chuẩn bị khi đặt nắp mương Grating theo bản vẽ

Khi đặt nắp mương Grating theo bản vẽ, tài liệu gia công cần thể hiện rõ kích thước, cấu tạo và yêu cầu chịu lực. Đây là cơ sở để nhà sản xuất lựa chọn vật liệu, xác định quy cách và báo giá phù hợp.

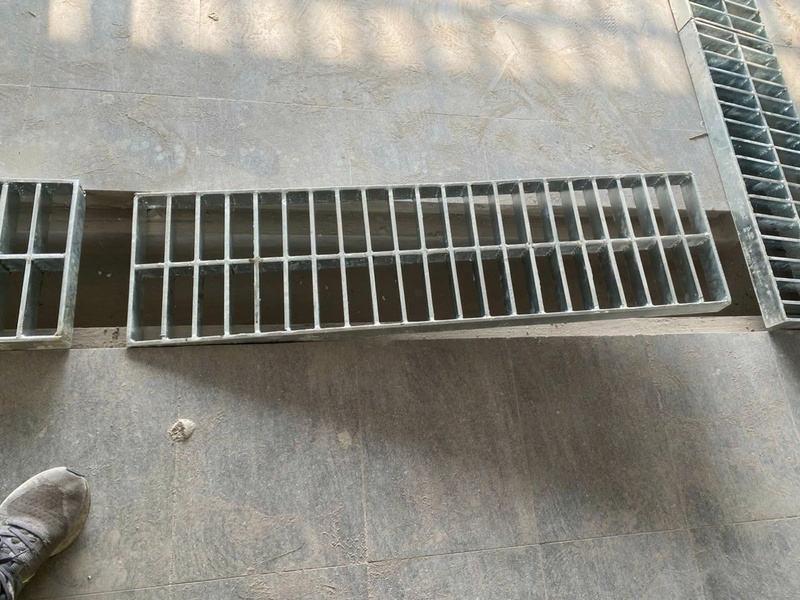

Kích thước ô chờ và kích thước nắp mương

Kích thước là thông tin cần xác định đầu tiên khi đặt gia công nắp mương Grating. Người mua cần phân biệt kích thước ô chờ thực tế với kích thước thành phẩm để tránh sai lệch khi lắp đặt.

Các thông số cần cung cấp gồm:

• Chiều dài và chiều rộng ô chờ: Đo kích thước thực tế tại vị trí lắp đặt, đặc biệt với những rãnh đã hoàn thiện phần bê tông hoặc khung thép.

• Kích thước nắp mương: Xác định chiều dài, chiều rộng và chiều cao thành phẩm theo yêu cầu thiết kế, có tính đến khe hở lắp đặt.

• Kích thước gối đỡ: Cung cấp chiều rộng phần tiếp xúc giữa nắp và kết cấu đỡ để kiểm tra khả năng kê đỡ.

• Số lượng tấm Grating: Với rãnh dài, cần xác định số tấm và vị trí ghép nối để thuận tiện vận chuyển, lắp đặt và tháo vệ sinh.

Ví dụ, một rãnh thoát nước có kích thước ô chờ rộng 400 mm không đồng nghĩa với việc đặt nắp rộng đúng 400 mm. Kích thước gia công còn phụ thuộc vào vị trí gối đỡ, kết cấu khung và khe hở được thống nhất trong bản vẽ.

Đối với công trình có nhiều vị trí lắp đặt, nên đánh số từng ô chờ và lập bảng kích thước tương ứng.

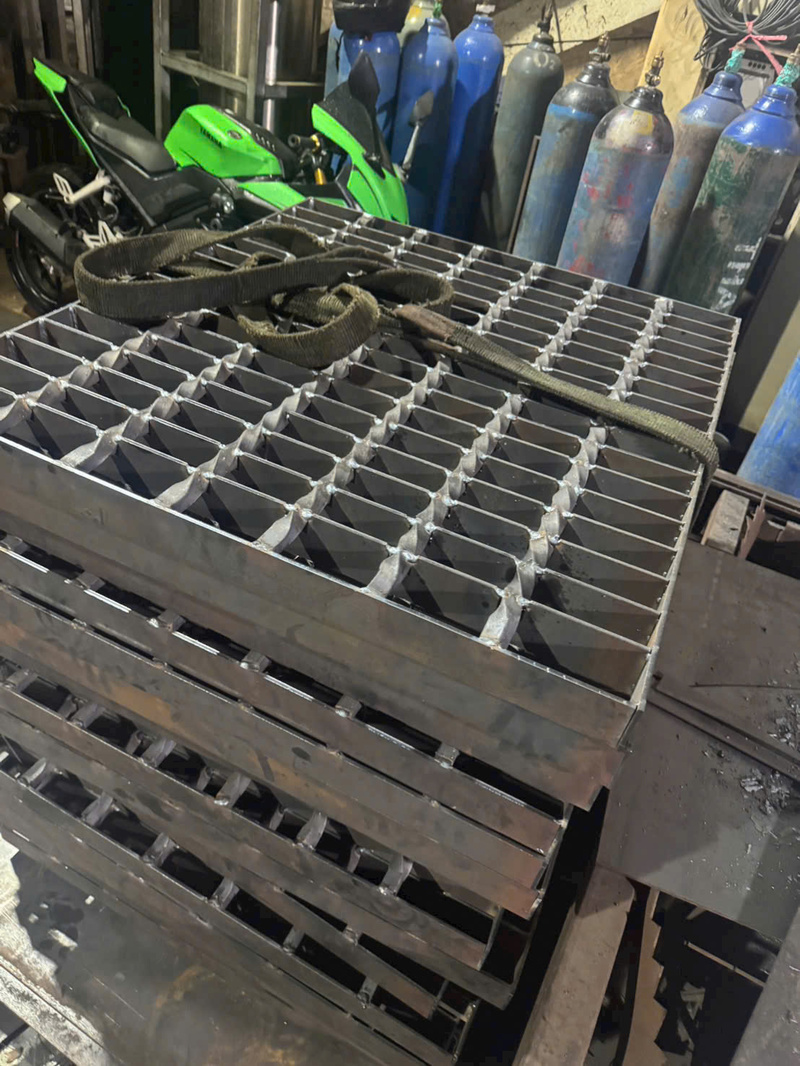

Tải trọng sử dụng và hướng thanh chịu lực

Khi đặt nắp mương Grating theo bản vẽ, tải trọng sử dụng quyết định việc lựa chọn quy cách thanh thép và kết cấu chịu lực. Không nên chỉ dựa vào kích thước nắp để xác định khả năng chịu tải.

Những thông tin quan trọng gồm:

• Đối tượng di chuyển qua nắp: Xác định khu vực chỉ có người đi bộ, xe máy, ô tô, xe nâng hay phương tiện tải trọng lớn.

• Tải trọng thiết kế: Cung cấp tải trọng tập trung, phân bố hoặc tải trọng bánh xe theo yêu cầu của công trình.

• Hướng thanh chịu lực: Các thanh chịu lực chính phải bố trí theo phương bắc qua khoảng nhịp giữa hai gối đỡ. Cần thể hiện rõ hướng này trên bản vẽ.

• Quy cách thanh thép: Chiều cao, độ dày và khoảng cách thanh chịu lực phải được lựa chọn dựa trên tải trọng, nhịp và điều kiện làm việc thực tế.

Một nắp Grating có cùng kích thước nhưng bố trí thanh chịu lực khác nhau có thể cho khả năng chịu tải khác nhau. Vì vậy, cần kiểm tra hướng thanh trước khi xác nhận gia công.

Đối với khu vực xe nâng hoặc xe tải thường xuyên di chuyển, nên yêu cầu kiểm tra khả năng chịu lực và độ võng theo tải trọng thiết kế.

Xem thêm : So sánh nắp hố ga gang và composite - Lựa chọn nào tối ưu cho công trình

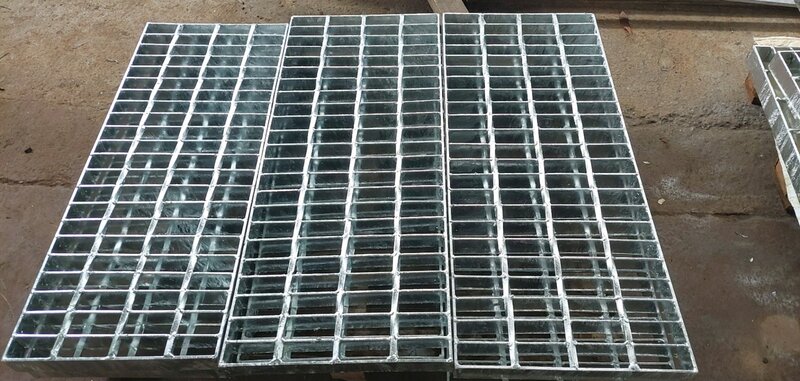

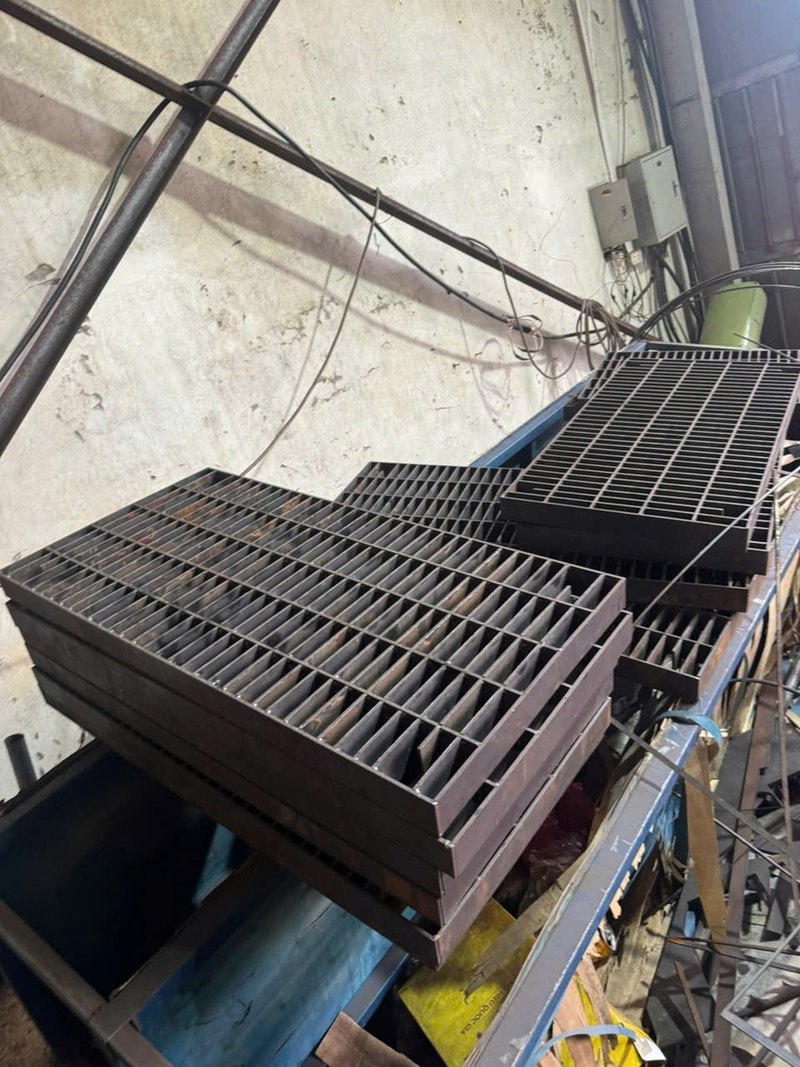

Vật liệu và yêu cầu xử lý bề mặt

Vật liệu ảnh hưởng đến khả năng chịu lực, độ bền và chi phí sản xuất khi đặt nắp mương Grating theo bản vẽ. Khách hàng nên lựa chọn dựa trên môi trường sử dụng thay vì chỉ quan tâm đến giá thành.

Các yêu cầu cần ghi rõ gồm:

• Loại thép sử dụng: Xác định mác thép hoặc yêu cầu vật liệu theo hồ sơ thiết kế. Nếu chưa có, cần cung cấp điều kiện sử dụng để được tư vấn.

• Quy cách mắt lưới: Thể hiện khoảng cách giữa các thanh chịu lực và thanh liên kết. Kích thước ô lưới cần phù hợp với yêu cầu thoát nước và an toàn sử dụng.

• Bề mặt Grating: Có thể lựa chọn bề mặt phẳng hoặc dạng răng cưa chống trượt tùy khu vực lắp đặt.

• Phương pháp xử lý bề mặt: Nêu rõ yêu cầu mạ kẽm nhúng nóng, sơn bảo vệ hoặc phương pháp xử lý khác.

• Điều kiện môi trường: Cần thông báo nếu nắp được lắp tại khu vực thường xuyên ẩm ướt, gần biển hoặc tiếp xúc với hóa chất.

Đối với hệ thống thoát nước ngoài trời, thép mạ kẽm nhúng nóng là phương án thường được cân nhắc nhằm tăng khả năng chống ăn mòn. Tuy nhiên, độ bền thực tế còn phụ thuộc vào môi trường và chất lượng lớp mạ.

Khung đỡ và các chi tiết gia công đặc biệt

Ngoài phần tấm Grating, bản vẽ cần thể hiện rõ kết cấu khung và những chi tiết đặc biệt. Đây là các yếu tố ảnh hưởng trực tiếp đến độ ổn định khi lắp đặt.

Khách hàng cần kiểm tra:

• Nắp có khung hoặc không khung: Xác định nắp sử dụng khung thép đi kèm hay lắp trực tiếp lên kết cấu đỡ có sẵn.

• Quy cách khung đỡ: Thể hiện kích thước thép góc, vị trí đặt khung, cao độ và phương án liên kết với công trình.

• Phương án cố định: Nêu rõ yêu cầu sử dụng bu lông, kẹp giữ hoặc liên kết khác nếu cần hạn chế xê dịch.

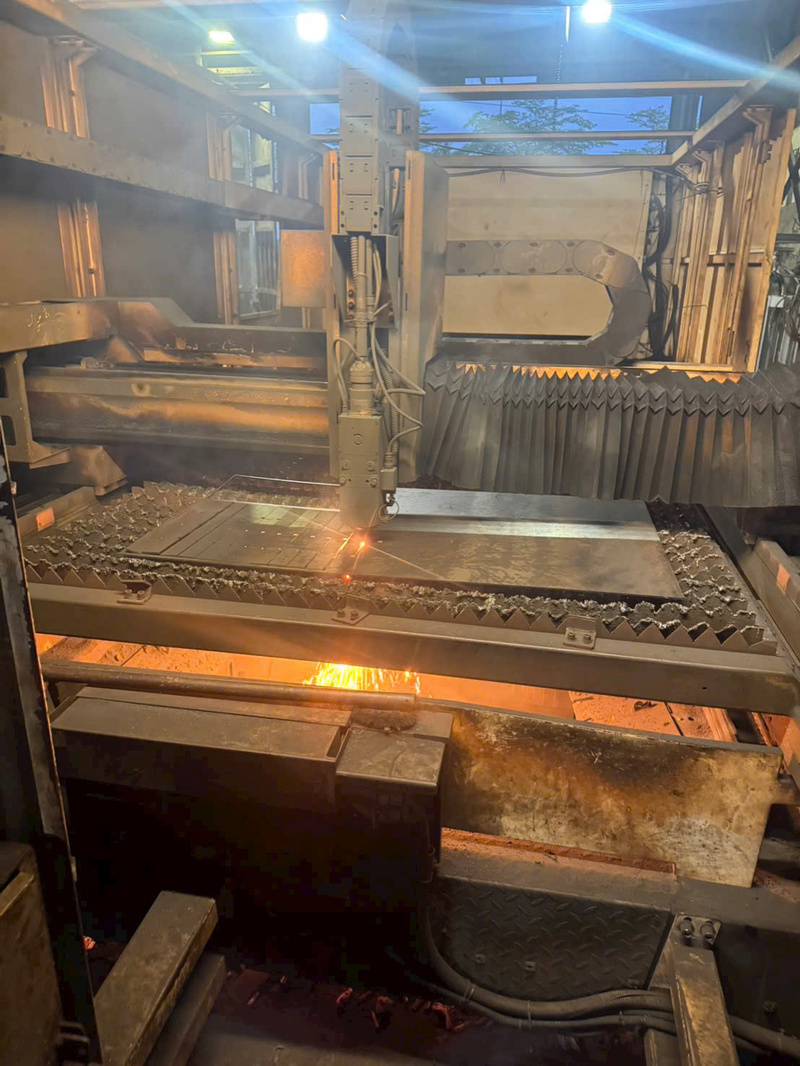

• Chi tiết cắt theo hình dạng riêng: Đánh dấu vị trí cắt góc, khoét lỗ hoặc gia công theo kết cấu thực tế.

• Chi tiết hỗ trợ tháo lắp: Xác định vị trí tay nâng, điểm nhấc hoặc tấm tháo rời khi công trình cần vệ sinh rãnh thường xuyên.

Với những tấm Grating có hình dạng không vuông góc hoặc nhiều vị trí khoét, nên gửi bản vẽ chi tiết thay vì chỉ cung cấp kích thước tổng thể.

Tổng hợp thông tin cần chuẩn bị khi đặt nắp mương Grating

Để quá trình đặt nắp mương Grating theo bản vẽ diễn ra thuận lợi, khách hàng nên chuẩn bị đầy đủ các thông tin kỹ thuật trước khi gửi yêu cầu gia công và báo giá, bao gồm:

• Kích thước: Cung cấp kích thước ô chờ thực tế, chiều dài, chiều rộng nắp thành phẩm và kích thước gối đỡ.

• Tải trọng: Xác định loại phương tiện di chuyển qua nắp mương và tải trọng thiết kế cần đáp ứng.

• Kết cấu: Thể hiện quy cách thanh chịu lực, thanh liên kết ngang và khoảng cách bố trí giữa các thanh.

• Vật liệu: Ghi rõ loại thép và mác thép sử dụng theo yêu cầu kỹ thuật của công trình.

• Bề mặt: Xác định bề mặt Grating dạng phẳng hay răng cưa chống trượt, đồng thời nêu rõ yêu cầu mạ kẽm hoặc sơn bảo vệ.

• Khung đỡ: Cho biết nắp mương có khung hay không khung, quy cách khung và phương án liên kết với kết cấu công trình.

• Số lượng: Cung cấp tổng số tấm Grating cần gia công và kích thước tương ứng của từng loại.

• Chi tiết riêng: Thể hiện các yêu cầu gia công đặc biệt như cắt góc, khoét lỗ, bố trí tay nâng hoặc vị trí lắp bu lông.

Xem thêm : Tấm sàn Grating thép mạ kẽm nhúng nóng

Cách kiểm tra bản vẽ nắp mương Grating trước khi sản xuất

Trước khi xác nhận đơn hàng đặt nắp mương Grating theo bản vẽ, khách hàng cần rà soát bản vẽ gia công và các thông số kỹ thuật. Việc kiểm tra giúp hạn chế sản phẩm không vừa vị trí lắp đặt hoặc phải điều chỉnh sau khi giao.

4 nội dung quan trọng cần kiểm tra gồm:

• Đối chiếu kích thước thực tế: Kiểm tra chiều dài, chiều rộng, cao độ, vị trí gối đỡ và khe hở. Không sử dụng kích thước thiết kế ban đầu nếu hiện trạng đã thay đổi.

• Kiểm tra kết cấu chịu lực: Xác nhận hướng thanh chịu lực, khoảng nhịp, quy cách thép và tải trọng thiết kế. Những vị trí chịu tải lớn cần được kiểm tra theo yêu cầu kỹ thuật của công trình.

• Kiểm tra số lượng và chi tiết gia công: Đối chiếu mã từng tấm, kích thước, số lượng, vị trí khoét lỗ và yêu cầu khung đỡ. Điều này đặc biệt quan trọng với công trình có nhiều loại nắp.

• Xác nhận bản vẽ cuối cùng: Chỉ tiến hành sản xuất sau khi các bên thống nhất thông số, dung sai gia công, xử lý bề mặt và yêu cầu nghiệm thu.

Ngoài bản vẽ, khách hàng nên làm rõ khối lượng đặt hàng, phương án vận chuyển và điều kiện bàn giao. Những thông tin này giúp dự toán chi phí và chủ động kế hoạch thi công.

Với đơn hàng số lượng lớn, có thể yêu cầu kiểm tra mẫu hoặc nghiệm thu lô sản phẩm đầu tiên theo thỏa thuận trước khi tiếp tục sản xuất.

Quy trình gửi bản vẽ và nhận báo giá tại SJD Việt Nam

SJD Việt Nam cung cấp các sản phẩm Grating thép mạ kẽm và hỗ trợ thiết kế, chỉnh sửa bản vẽ theo yêu cầu. Khách hàng có thể liên hệ để được tư vấn phương án gia công phù hợp công trình.

Quy trình đặt nắp mương Grating theo bản vẽ và nhận báo giá có thể thực hiện qua bốn bước:

• Bước 1 – Gửi bản vẽ và yêu cầu sử dụng: Khách hàng cung cấp bản vẽ PDF, DWG hoặc bản phác thảo có kích thước. Kèm theo thông tin tải trọng, số lượng và vị trí lắp đặt.

• Bước 2 – Kiểm tra thông số kỹ thuật: SJD Việt Nam trao đổi các thông tin còn thiếu, hỗ trợ rà soát kích thước và phương án gia công trước khi lập báo giá.

• Bước 3 – Thống nhất quy cách và báo giá: Hai bên xác nhận vật liệu, kích thước, kết cấu khung, phương pháp xử lý bề mặt, số lượng và tiến độ dự kiến.

• Bước 4 – Xác nhận đơn hàng và sản xuất: Khách hàng kiểm tra bản vẽ cuối cùng, thống nhất yêu cầu chất lượng, điều kiện giao hàng và nghiệm thu trước khi triển khai sản xuất.

Để quá trình báo giá thuận tiện, nên gửi đầy đủ bản vẽ và yêu cầu kỹ thuật ngay từ đầu. Nếu có nhiều loại nắp khác nhau, khách hàng có thể lập bảng thống kê riêng cho từng vị trí.

Báo giá sản xuất nắp mương Grating theo bản vẽ thường phụ thuộc vào quy cách thép, kích thước, số lượng, độ phức tạp khi gia công và yêu cầu xử lý bề mặt.

Liên hệ SJD Việt Nam để đặt nắp mương Grating theo bản vẽ

Đặt nắp mương Grating theo bản vẽ cần chuẩn bị đầy đủ kích thước, tải trọng, hướng thanh chịu lực, vật liệu và kết cấu khung. Kiểm tra kỹ những thông tin này trước khi sản xuất sẽ giúp hạn chế sai sót, phát sinh chi phí và ảnh hưởng đến tiến độ lắp đặt.

SJD Việt Nam cung cấp và gia công các sản phẩm Grating theo yêu cầu công trình, hỗ trợ khách hàng kiểm tra thông số và trao đổi phương án sản xuất.

Gửi bản vẽ hoặc kích thước thực tế cho SJD Việt Nam ngay hôm nay để được tư vấn quy cách và nhận báo giá nắp mương Grating theo yêu cầu.
