Kích thước nắp mương Grating phổ biến và cách chọn theo công trình

Kích thước nắp mương Grating phổ biến thường được tham khảo khi thiết kế hệ thống thoát nước cho nhà xưởng, khu công nghiệp, sân vườn và đường nội bộ. Tuy nhiên, mỗi công trình có chiều rộng rãnh, kết cấu khung đỡ và yêu cầu chịu tải khác nhau. Nếu lựa chọn không đúng kích thước, nắp mương có thể không vừa khung hoặc thiếu diện tích gối đỡ, ảnh hưởng đến an toàn sử dụng. Trong bài viết này, SJD Việt Nam sẽ giới thiệu bảng kích thước tham khảo, các thông số cần kiểm tra và cách lựa chọn Grating phù hợp với từng công trình.

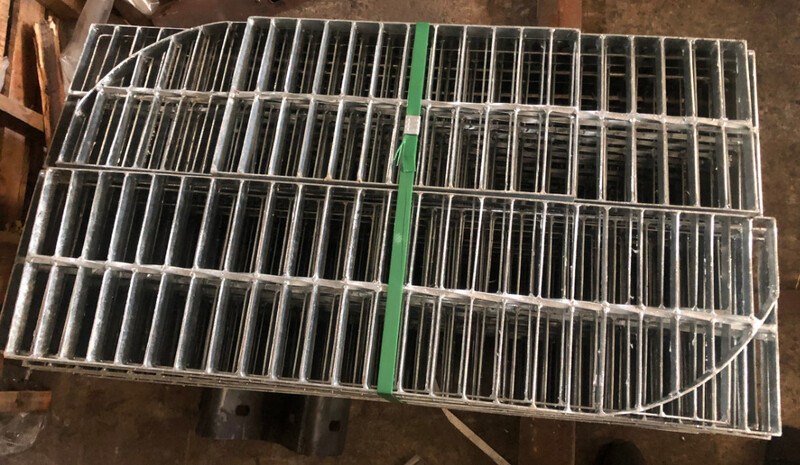

Kích thước nắp mương Grating phổ biến hiện nay

Các kích thước nắp mương Grating phổ biến được tham khảo khi lựa chọn sản phẩm thường phụ thuộc vào chiều rộng rãnh thoát nước và vị trí lắp đặt. Dưới đây là những quy cách có thể cân nhắc trong giai đoạn thiết kế:

• Kích thước 200 × 1000 mm: Thích hợp tham khảo cho rãnh thoát nước nhỏ tại sân vườn, khuôn viên và những vị trí ít phương tiện qua lại.

• Kích thước 300 × 1000 mm: Có thể lựa chọn cho rãnh thoát nước tại lối đi bộ, khu dân cư và công trình dân dụng.

• Kích thước 400 × 1000 mm: Phù hợp để tham khảo khi thiết kế hệ thống thoát nước tại sân công trình và khu vực sinh hoạt chung.

• Kích thước 500 × 1000 mm: Thường được cân nhắc cho rãnh thoát nước tại nhà xưởng, kho bãi và khu sản xuất.

• Kích thước 600 × 1000 mm: Có thể tham khảo cho rãnh thoát nước rộng tại khu công nghiệp và các công trình có yêu cầu kỹ thuật riêng.

Lưu ý: Những kích thước trên được trình bày theo chiều ngang rãnh × chiều dọc tuyến rãnh và chỉ mang tính tham khảo, không phải quy cách tiêu chuẩn bắt buộc. Kích thước thành phẩm cần được xác định dựa trên bản vẽ, kết cấu khung đỡ và điều kiện chịu tải thực tế.

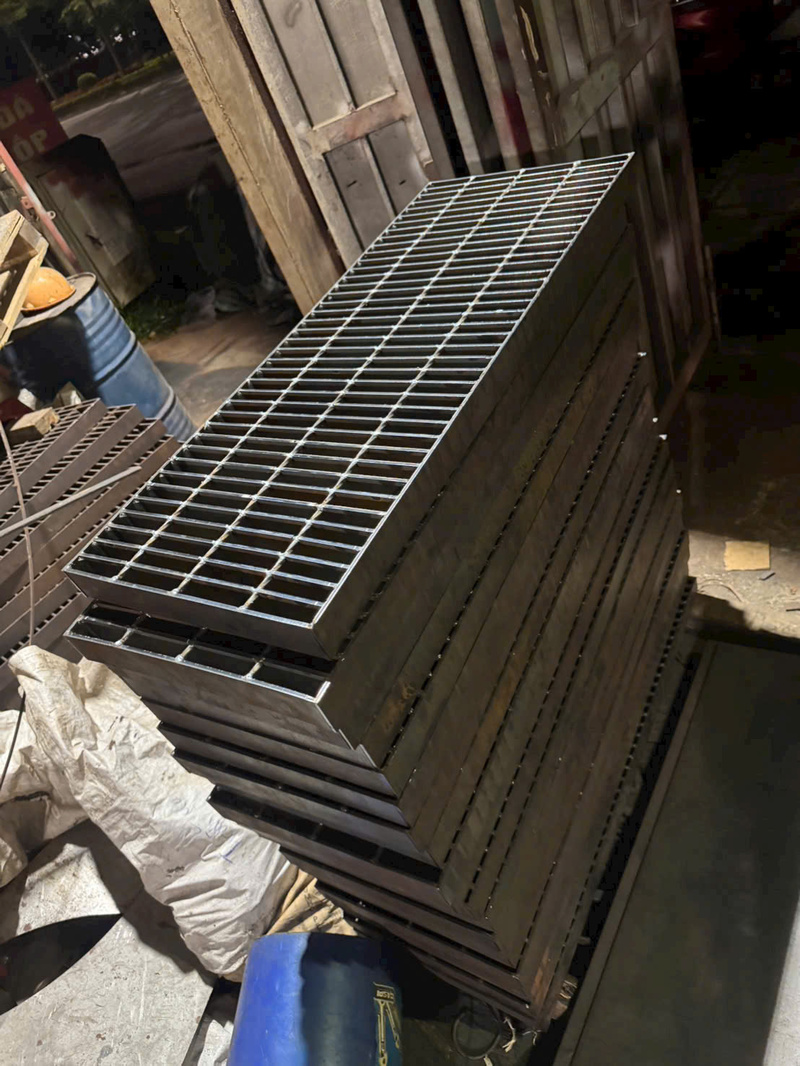

Kích thước nắp mương Grating cho rãnh thoát nước nhỏ

Những rãnh thoát nước tại sân vườn, lối đi hoặc khu dân cư thường có chiều rộng tương đối nhỏ. Vì vậy, trong nhóm kích thước nắp mương Grating phổ biến, có thể tham khảo các tấm rộng khoảng 200–300 mm khi lên phương án thiết kế.

• Kích thước 200 × 1000 mm: Có thể cân nhắc cho hệ thống rãnh nhỏ tại sân vườn, khuôn viên hoặc khu vực ít phương tiện qua lại.

• Kích thước 300 × 1000 mm: Phù hợp để tham khảo khi thiết kế rãnh thoát nước tại lối đi bộ, sân nhà hoặc công trình dân dụng.

• Yêu cầu lắp đặt: Cần kiểm tra khoảng gối đỡ, kích thước khung và khe hở giữa các tấm để tránh xê dịch khi sử dụng.

Với khu vực có người đi bộ, khoảng hở giữa các thanh Grating cũng cần được lựa chọn để hạn chế nguy cơ mắc gót giày hoặc bánh xe nhỏ.

Vì vậy, ngay cả khi sử dụng kích thước nắp mương Grating phổ biến, nhà xưởng vẫn cần kiểm tra tải trọng thực tế trước khi xác nhận quy cách sản xuất.

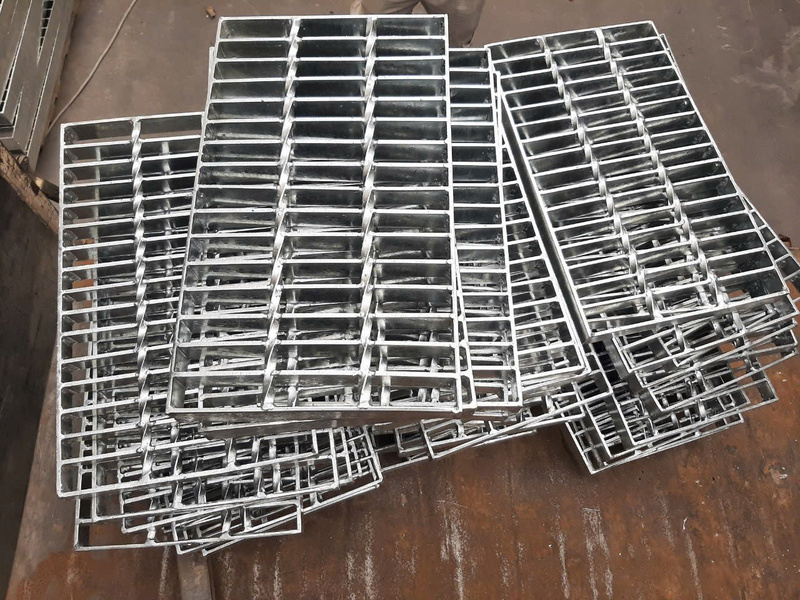

Kích thước nắp mương Grating cho nhà xưởng và khu công nghiệp

Trong nhà xưởng, hệ thống rãnh thoát nước thường được bố trí dọc khu sản xuất, kho hàng hoặc lối vận chuyển. Kích thước nắp mương cần phù hợp với mặt bằng và phương tiện lưu thông.

• Kích thước 400 × 1000 mm: Có thể sử dụng làm phương án tham khảo cho rãnh thoát nước tại sân nhà xưởng hoặc hành lang kỹ thuật.

• Kích thước 500 × 1000 mm: Thường được xem xét khi thiết kế rãnh có chiều rộng lớn hơn tại kho bãi và khu sản xuất.

• Khả năng chịu tải: Cần xác định tải trọng của người đi bộ, xe đẩy hàng hoặc xe nâng để lựa chọn tiết diện thanh chịu lực phù hợp.

• Vật liệu: Thép mạ kẽm nhúng nóng là lựa chọn đáng cân nhắc tại những vị trí thường xuyên tiếp xúc với nước và độ ẩm.

Không nên chỉ dựa vào kích thước tổng thể để đánh giá khả năng chịu lực. Hai tấm Grating cùng kích thước vẫn có thể chịu tải khác nhau do kết cấu thanh thép và khoảng cách gối đỡ.

Kích thước nắp mương Grating cho rãnh rộng và khu vực chịu tải lớn

Đối với rãnh thoát nước rộng hoặc khu vực có phương tiện tải trọng lớn, nắp Grating cần được tính toán kết cấu trước khi sản xuất. Kích thước tổng thể chỉ là một trong những thông số cần xác định.

• Kích thước từ 600 × 1000 mm: Có thể tham khảo cho các rãnh rộng tại khu công nghiệp, kho bãi hoặc hệ thống thoát nước tập trung.

• Thanh chịu lực: Cần lựa chọn chiều cao, độ dày và khoảng cách thanh phù hợp với nhịp chịu lực và tải trọng thiết kế.

• Kết cấu khung: Phải bảo đảm khả năng truyền tải trọng xuống hai bên thành rãnh, hạn chế tình trạng nắp bị võng hoặc dịch chuyển.

• Phương án gia cường: Những vị trí có xe tải hoặc xe nâng lưu thông cần được kiểm tra khả năng chịu tải tập trung, thay vì chỉ tính theo tải phân bố đều.

Với rãnh rộng, đơn vị thiết kế có thể cân nhắc chia thành nhiều tấm hoặc bổ sung kết cấu đỡ nếu điều kiện công trình cho phép.

Những trường hợp này có thể cần gia công ngoài nhóm kích thước nắp mương Grating phổ biến để đáp ứng đồng thời yêu cầu chịu lực và điều kiện lắp đặt.

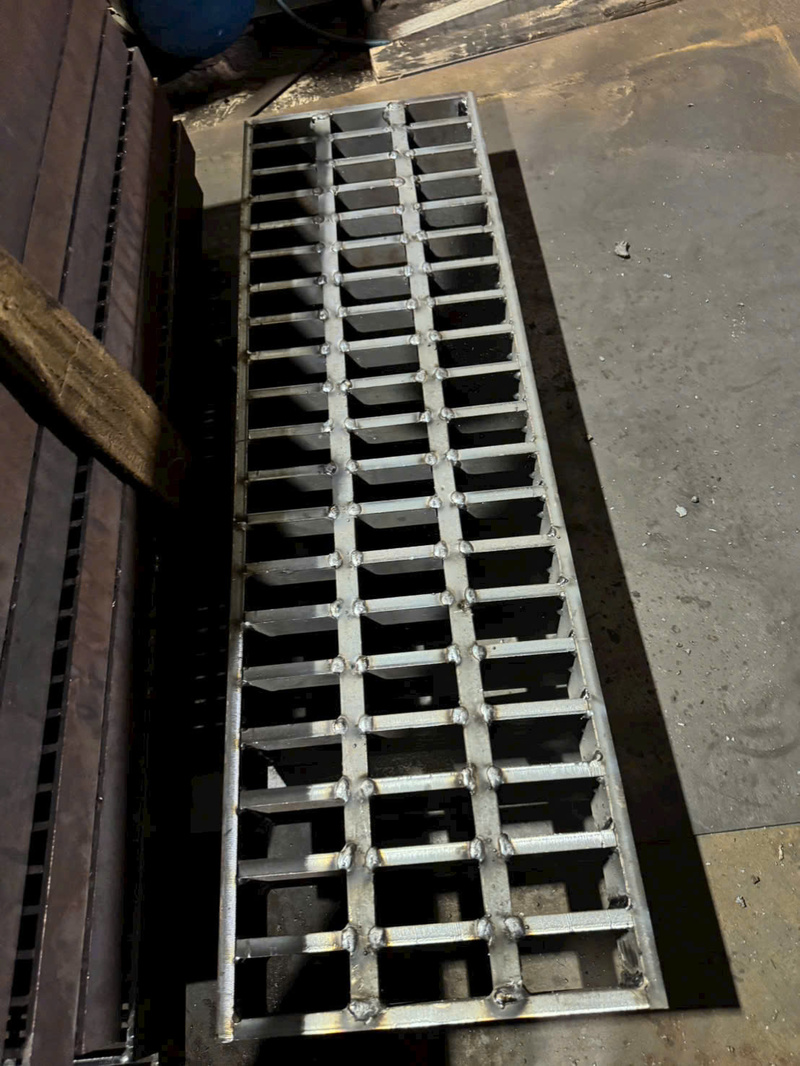

Những thông số cần kiểm tra khi chọn kích thước nắp mương Grating

Ngoài chiều dài và chiều rộng, kết cấu thanh thép cũng ảnh hưởng trực tiếp đến khả năng chịu tải và độ ổn định của nắp mương Grating. Khi lựa chọn kích thước nắp mương Grating phổ biến, người mua cần kiểm tra đồng thời các thông số sau:

• Chiều dài và chiều rộng tấm: Phải tương thích với kích thước khung, chiều rộng thông thủy và khoảng gối đỡ. Cần phân biệt kích thước thành phẩm với kích thước rãnh.

• Chiều cao và độ dày thanh la: Các tiết diện như 25 × 3 mm, 30 × 3 mm hoặc 40 × 5 mm có thể được sử dụng tùy thiết kế. Không lựa chọn chỉ dựa vào độ dày mà bỏ qua chiều cao thanh.

• Khoảng cách giữa các thanh: Bước thanh chịu lực 30 mm hoặc 40 mm là những quy cách có thể tham khảo. Khoảng cách này ảnh hưởng đến độ thông thoáng, khả năng giữ rác và đặc tính chịu lực.

• Tải trọng sử dụng: Cần xác định khu vực dành cho người đi bộ, xe máy, ô tô, xe tải hay xe nâng. Tải trọng bánh xe tập trung phải được xem xét riêng.

• Hướng thanh chịu lực và khung đỡ: Thanh chịu lực phải được bố trí đúng hướng vượt nhịp qua rãnh để truyền tải trọng xuống gối đỡ. Đồng thời, khung cần đủ cứng và được liên kết chắc chắn.

Đối với công trình ngoài trời, có thể lựa chọn tấm Grating thép mạ kẽm nhúng nóng để hạn chế ăn mòn. Tuy nhiên, môi trường có hóa chất hoặc độ mặn cao cần được đánh giá riêng trước khi chọn vật liệu.

Xem thêm : Tấm sàn grating thép mạ kẽm nhúng nóng

Cách đo và lựa chọn kích thước nắp mương Grating phù hợp

Để nắp mương Grating lắp đặt đúng vị trí, cần đo kích thước thực tế và kiểm tra kết cấu đỡ trước khi đặt gia công. Đây là bước cần thiết ngay cả khi công trình sử dụng kích thước nắp mương Grating phổ biến. Quy trình có thể thực hiện theo những bước sau:

• Bước 1 – Đo chiều rộng thông thủy: Xác định khoảng cách giữa hai mép trong của rãnh thoát nước. Nên đo tại nhiều vị trí để phát hiện sự chênh lệch kích thước.

• Bước 2 – Kiểm tra gối đỡ: Xác định chiều rộng phần tựa của tấm Grating trên khung hoặc thành rãnh. Kích thước gối đỡ cần đáp ứng yêu cầu kết cấu.

• Bước 3 – Xác định chiều dài từng tấm: Căn cứ chiều dài tuyến rãnh để chia tấm hợp lý, thuận tiện vận chuyển, lắp đặt và tháo mở khi vệ sinh.

• Bước 4 – Xác định tải trọng: Kiểm tra loại phương tiện và tải trọng tác động lên nắp mương để lựa chọn tiết diện thanh thép phù hợp.

• Bước 5 – Kiểm tra bản vẽ: Đối chiếu kích thước tổng thể, khe hở lắp đặt, dung sai và vị trí liên kết trước khi xác nhận sản xuất.

Ví dụ: Một rãnh có chiều rộng thông thủy 400 mm và thiết kế yêu cầu gối đỡ 30 mm ở mỗi bên thì chiều rộng tấm tính toán ban đầu là 460 mm. Kích thước gia công cuối cùng còn phải xét đến khe hở lắp đặt, dung sai và cấu tạo khung thực tế.

Vì vậy, không nên đặt nắp Grating rộng đúng 400 mm chỉ vì rãnh có chiều rộng thông thủy 400 mm. Việc lựa chọn cần dựa trên toàn bộ kết cấu lắp đặt để bảo đảm an toàn.

Xem thêm : Quy trình sản xuất tấm grating thép mạ kẽm

Khi nào nên đặt gia công nắp mương Grating theo kích thước yêu cầu?

Không phải công trình nào cũng phù hợp với các kích thước nắp mương Grating phổ biến. Trong một số trường hợp, gia công theo bản vẽ giúp bảo đảm độ chính xác và đáp ứng yêu cầu sử dụng.

• Rãnh thoát nước có kích thước đặc biệt: Những tuyến rãnh có chiều rộng không đồng đều, góc chuyển hướng hoặc hình dạng phức tạp cần được đo đạc và gia công riêng.

• Khu vực có yêu cầu chịu tải cao: Nhà xưởng sử dụng xe nâng, bãi xe tải hoặc khu vực vận chuyển hàng nặng cần lựa chọn kết cấu thanh chịu lực theo tính toán.

• Công trình có bản vẽ kỹ thuật: Gia công theo hồ sơ thiết kế giúp thống nhất kích thước, vật liệu, khoảng cách nan và vị trí lắp đặt.

• Hệ thống rãnh cần tháo lắp thường xuyên: Có thể xem xét chia tấm thành những đoạn phù hợp, bổ sung tay nâng hoặc cơ cấu cố định để thuận tiện bảo trì.

Khi đặt gia công, khách hàng nên cung cấp đầy đủ kích thước rãnh, bản vẽ khung và yêu cầu tải trọng. Đây là cơ sở để nhà cung cấp đề xuất quy cách, phương án sản xuất và báo giá phù hợp.

Liên hệ SJD Việt Nam để được tư vấn kích thước nắp mương Grating

Việc lựa chọn kích thước nắp mương Grating phổ biến cần dựa trên chiều rộng rãnh, kết cấu gối đỡ, tải trọng và điều kiện sử dụng. Những kích thước tham khảo chỉ giúp định hướng ban đầu, không thay thế việc kiểm tra bản vẽ kỹ thuật.
