Nắp grating và tấm sàn grating khác nhau thế nào?

Nắp grating và tấm sàn grating có kết cấu khá giống nhau nên nhiều người thường sử dụng hai tên gọi này thay thế cho nhau. Tuy nhiên, khi đưa vào thiết kế và đặt gia công, hai sản phẩm được sử dụng cho những hạng mục khác nhau. Nắp grating thường dùng để che mương, rãnh hoặc hố kỹ thuật, trong khi tấm sàn grating chủ yếu tạo mặt sàn, lối đi và khu vực thao tác. Bài viết dưới đây sẽ giúp bạn phân biệt rõ từng loại và xác định những thông tin cần chuẩn bị trước khi đặt sản phẩm tại SJD Việt Nam.

Nắp grating và tấm sàn grating có phải cùng một loại?

Về kết cấu cơ bản, nắp grating và tấm sàn grating có nhiều điểm tương đồng. Sự khác nhau chủ yếu nằm ở mục đích sử dụng, kích thước gia công, vị trí gối đỡ và tải trọng thực tế.

Tấm grating thường được tạo thành từ các thanh chịu lực đặt song song và hệ thanh liên kết ngang. Khi kết cấu này được gia công theo kích thước mương, rãnh hoặc hố kỹ thuật để làm phần che phía trên, sản phẩm thường được gọi là nắp grating hoặc nắp mương grating. Cách phân loại này cũng được nhiều nhà sản xuất grating sử dụng trong thực tế.

Có thể hiểu đơn giản:

• Nắp grating: Được thiết kế để che một khoảng hở như mương thoát nước, rãnh kỹ thuật hoặc hố thu. Sản phẩm cần vừa với ô chờ và đáp ứng tải trọng tại khu vực lắp đặt.

• Tấm sàn grating: Được dùng để tạo mặt bằng đi lại hoặc thao tác trên hệ khung và dầm đỡ. Quy cách phải được lựa chọn theo nhịp, tải sử dụng và kết cấu bên dưới.

Vì vậy, không nên chỉ nhìn hình dạng bên ngoài để xác định hai loại sản phẩm. Khi đặt hàng cần căn cứ vào hạng mục sử dụng và điều kiện chịu tải.

Xem thêm: Các thông tin về quy trình sản xuất, gia công và ứng dụng nắp grating

So sánh nắp grating và tấm sàn grating

Sự khác nhau rõ nhất giữa nắp grating và tấm sàn grating nằm ở công năng, vị trí lắp đặt và cách bố trí kết cấu chịu lực. Dù cùng sử dụng dạng lưới thép, mỗi loại được thiết kế cho một mục đích riêng nên không nên lựa chọn thay thế cho nhau chỉ dựa trên kích thước.

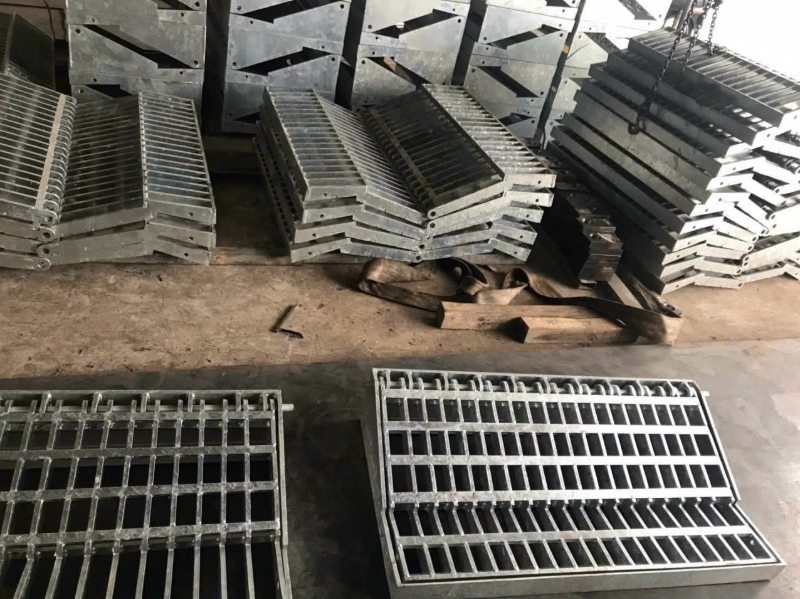

Nắp grating

Nắp grating chủ yếu dùng để che mương, rãnh, hố kỹ thuật hoặc hố thu nước. Tấm thường được đặt trên thành mương, khung bao hoặc ô chờ đã chuẩn bị sẵn.

Một số đặc điểm thường gặp gồm:

• Kích thước được xác định theo chiều rộng mương và ô chờ.

• Khả năng chịu tải tính theo người, xe hoặc thiết bị đi phía trên.

• Thường chia thành nhiều module để dễ nâng mở.

• Có thể kết hợp khung, bản lề, chốt hoặc bu lông cố định.

• Phù hợp với mương thoát nước, rãnh kỹ thuật và hố thu.

Do cần vệ sinh và bảo trì hệ thống bên dưới, nắp grating thường được thiết kế theo hướng thuận tiện cho việc tháo lắp định kỳ.

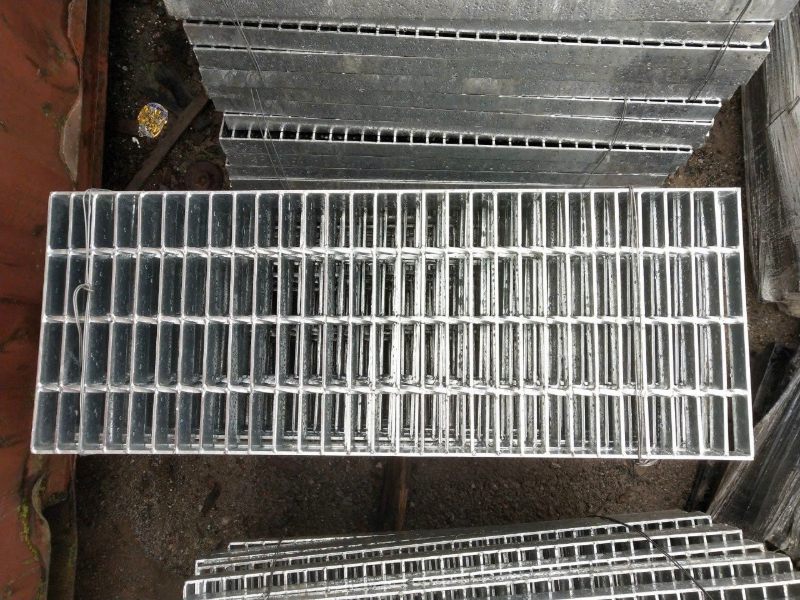

Tấm sàn grating

Tấm sàn grating được sử dụng để tạo bề mặt đi lại hoặc mặt thao tác trong nhà máy, khu kỹ thuật và các kết cấu công nghiệp.

Đặc điểm chính gồm:

• Được lắp trên dầm, khung thép hoặc hệ kết cấu chịu lực.

• Kích thước xác định theo mặt bằng và khoảng cách giữa các dầm đỡ.

• Khả năng chịu tải tính theo người, thiết bị và hoạt tải của sàn.

• Cách chia tấm phụ thuộc hệ dầm và phương án thi công.

• Có thể cố định lâu dài hoặc tháo rời tùy thiết kế.

• Thường dùng cho sàn thao tác, hành lang kỹ thuật và khu vực sản xuất.

Với tấm sàn grating, hướng thanh chịu lực và khoảng cách giữa các gối đỡ cần được xác định chính xác để đảm bảo khả năng truyền tải xuống hệ kết cấu.

Nhìn chung, nắp grating phù hợp với các vị trí cần che mương hoặc hố và thường xuyên tháo mở, trong khi tấm sàn grating được thiết kế như một phần của hệ sàn chịu tải. Khi đặt gia công, cần xác định rõ mục đích sử dụng để lựa chọn đúng quy cách thanh chịu lực, kích thước tấm và phương án khung đỡ.

Khi nào nên sử dụng nắp grating?

Nắp grating phù hợp với những vị trí cần che một khoảng hở nhưng vẫn phải đảm bảo thoát nước, thông thoáng và thuận tiện cho việc kiểm tra hoặc bảo trì phía dưới.

Một số hạng mục thường sử dụng gồm:

• Mương thoát nước: Kết cấu dạng lưới cho phép nước đi qua bề mặt và hạn chế vật thể kích thước lớn rơi xuống mương.

• Rãnh kỹ thuật: Nắp có thể chia thành từng đoạn để thuận tiện tháo mở khi cần kiểm tra hệ thống bên dưới.

• Hố thu và hố kỹ thuật: Sản phẩm được gia công theo kích thước ô chờ và tải trọng thực tế tại vị trí lắp đặt.

• Khu vực nhà máy: Có thể thiết kế nắp grating cho vị trí người đi lại hoặc khu vực có phương tiện, nhưng quy cách chịu lực phải được tính riêng.

Đặc biệt, nắp grating cho khu vực có xe chạy không nên lựa chọn theo quy cách của nắp dành cho người đi bộ. Tải tập trung từ bánh xe và khẩu độ mương ảnh hưởng trực tiếp đến yêu cầu của thanh chịu lực. Các tài liệu thiết kế grating cũng phân biệt tải người đi bộ với tải tập trung hoặc tải phương tiện.

Khi đặt nắp grating mương thoát nước, kích thước tổng thể cũng chưa đủ để xác định quy cách. Cần biết thêm chiều rộng thông thủy của mương, phần gối tựa hai bên và hướng bố trí thanh chịu lực.

Khi nào nên sử dụng tấm sàn grating?

Tấm sàn grating phù hợp với các hạng mục cần tạo bề mặt đi lại hoặc thao tác nhưng vẫn yêu cầu độ thông thoáng và giảm khả năng tích nước trên bề mặt.

Các ứng dụng thường gặp gồm:

• Sàn thao tác nhà máy: Phục vụ nhân sự vận hành, kiểm tra và bảo trì thiết bị.

• Hành lang kỹ thuật: Tạo lối đi trên hệ dầm thép tại khu vực sản xuất hoặc hệ thống kỹ thuật.

• Cầu công tác: Sử dụng tại vị trí cần một bề mặt đi lại có kết cấu dạng lưới.

• Sàn quanh máy móc: Thuận tiện bố trí theo mặt bằng thiết bị và các khoảng mở kỹ thuật.

Khi đặt tấm sàn grating, cần xác định khoảng cách thực tế giữa các gối đỡ. Khoảng cách không có gối đỡ này là nhịp mà thanh chịu lực phải vượt qua và là dữ liệu quan trọng khi lựa chọn sản phẩm.

Không nên chỉ gửi chiều dài × chiều rộng của tấm rồi lựa chọn một quy cách chung cho toàn bộ công trình. Hai tấm có cùng kích thước bên ngoài nhưng khác nhịp đỡ hoặc tải trọng vẫn có thể cần cấu hình thanh chịu lực khác nhau.

Đây cũng là điểm cần lưu ý khi so sánh nắp grating và tấm sàn grating. Cùng một dạng lưới thép nhưng điều kiện làm việc thực tế có thể hoàn toàn khác nhau.

Nắp grating có thể dùng thay tấm sàn grating không?

Có thể sử dụng cùng một dạng kết cấu grating cho nhiều hạng mục, nhưng không nên tự động thay thế sản phẩm chỉ vì kích thước bên ngoài tương đương.

Cần kiểm tra ít nhất bốn yếu tố:

• Nhịp chịu lực: Khoảng cách giữa hai gối đỡ quyết định trực tiếp đến yêu cầu chịu lực và độ võng của tấm.

• Loại tải trọng: Tải người đi bộ, thiết bị và tải bánh xe tạo điều kiện làm việc khác nhau cho kết cấu.

• Hướng thanh chịu lực: Thanh chịu lực phải chạy đúng theo phương truyền tải xuống hệ đỡ. Lắp xoay sai hướng có thể làm thay đổi đáng kể khả năng làm việc của tấm.

• Cách lắp đặt: Nắp mương thường cần thuận tiện tháo mở, trong khi một số hệ sàn cần được cố định vào kết cấu bên dưới.

Do đó, thay vì xác định theo tên gọi nắp grating hay tấm sàn grating, nên lựa chọn dựa trên điều kiện làm việc thực tế của từng vị trí.

Cần cung cấp thông tin gì khi đặt nắp grating?

Để SJD Việt Nam xác định quy cách phù hợp, khách hàng nên cung cấp dữ liệu của hạng mục thay vì chỉ gửi kích thước tổng thể của tấm.

Các thông tin quan trọng gồm:

• Kích thước ô chờ hoặc mương: Cho biết chiều rộng, chiều dài và kích thước khu vực cần che phủ.

• Vị trí gối đỡ: Giúp xác định chính xác nhịp và hướng đặt thanh chịu lực.

• Tải trọng sử dụng: Cần cho biết khu vực chỉ có người đi bộ hay có xe, máy móc và các tải trọng khác đi qua.

• Yêu cầu bề mặt: Tùy môi trường sử dụng có thể lựa chọn phương án xử lý bề mặt và yêu cầu chống ăn mòn phù hợp.

• Bản vẽ nếu có: Với các hạng mục có nhiều module, góc cắt hoặc khoảng mở kỹ thuật, bản vẽ giúp hạn chế sai lệch trong quá trình gia công.

Nếu chưa có đầy đủ quy cách thanh chịu lực, khách hàng có thể gửi bản vẽ, kích thước ô chờ và yêu cầu tải trọng để SJD Việt Nam kiểm tra trước khi xác định phương án sản xuất.

Xem thêm : Các sản phẩm tấm sàn grating và nắp grating

Lựa chọn nắp grating hay tấm sàn grating?

Nếu sản phẩm dùng để che mương, rãnh, hố thu hoặc hố kỹ thuật, cách gọi và phương án gia công phù hợp thường là nắp grating. Nếu cần tạo mặt sàn, hành lang hoặc khu vực thao tác trên hệ dầm, nên xác định theo tấm sàn grating.

Điều quan trọng không nằm ở tên gọi mà là nhịp chịu lực, hướng thanh chịu lực, vị trí gối đỡ và tải trọng sử dụng. Đây là các dữ liệu quyết định quy cách grating có phù hợp với công trình hay không.

SJD Việt Nam cung cấp và gia công nắp grating, tấm sàn grating theo kích thước và yêu cầu kỹ thuật của từng hạng mục. Gửi bản vẽ hoặc kích thước thực tế cho chúng tôi để được tư vấn quy cách và báo giá phù hợp với công trình.
