Nắp mương Grating cho nhà xưởng nên chọn loại nào để đảm bảo chịu tải?

Nắp mương Grating cho nhà xưởng được sử dụng tại các rãnh thoát nước, lối đi và khu vực vận chuyển hàng hóa. Tuy nhiên, mỗi vị trí có yêu cầu chịu tải khác nhau, đặc biệt tại những nơi xe nâng hoặc xe tải thường xuyên di chuyển. Nếu lựa chọn sai kết cấu, nắp mương có thể bị cong võng, xô lệch và ảnh hưởng đến an toàn vận hành. Vậy nên chọn loại Grating nào phù hợp? Bài viết dưới đây của SJD Việt Nam sẽ hướng dẫn cách xác định tải trọng, lựa chọn thông số kỹ thuật và những lưu ý quan trọng trước khi đặt gia công.

Cách chọn nắp mương Grating cho nhà xưởng theo tải trọng

Tải trọng là yếu tố quan trọng nhất khi lựa chọn nắp mương Grating cho nhà xưởng. Tùy từng khu vực sử dụng, kết cấu thanh chịu lực, khoảng cách nan thép và hệ khung đỡ cần được thiết kế phù hợp.

Nắp mương Grating cho khu vực người đi bộ và xe đẩy hàng

Tại hành lang, khu vực thao tác và lối đi nội bộ, nắp mương thường chịu tải từ người lao động hoặc xe đẩy hàng. Những vị trí này cần đảm bảo khả năng chịu lực và an toàn khi di chuyển.

Các tiêu chí lựa chọn gồm:

• Tải trọng sử dụng: Xác định số lượng người qua lại, trọng lượng xe đẩy và hàng hóa. Không nên chỉ tính tải trọng người đi bộ nếu khu vực có xe chở vật tư.

• Kích thước ô lưới: Lựa chọn khoảng cách nan thép phù hợp với kích thước bánh xe đẩy, hạn chế tình trạng bánh nhỏ bị mắc vào khe.

• Thanh chịu lực: Chiều cao và chiều dày thanh thép phải phù hợp với nhịp đỡ thực tế. Nhịp càng lớn càng cần kiểm tra kỹ khả năng chịu tải.

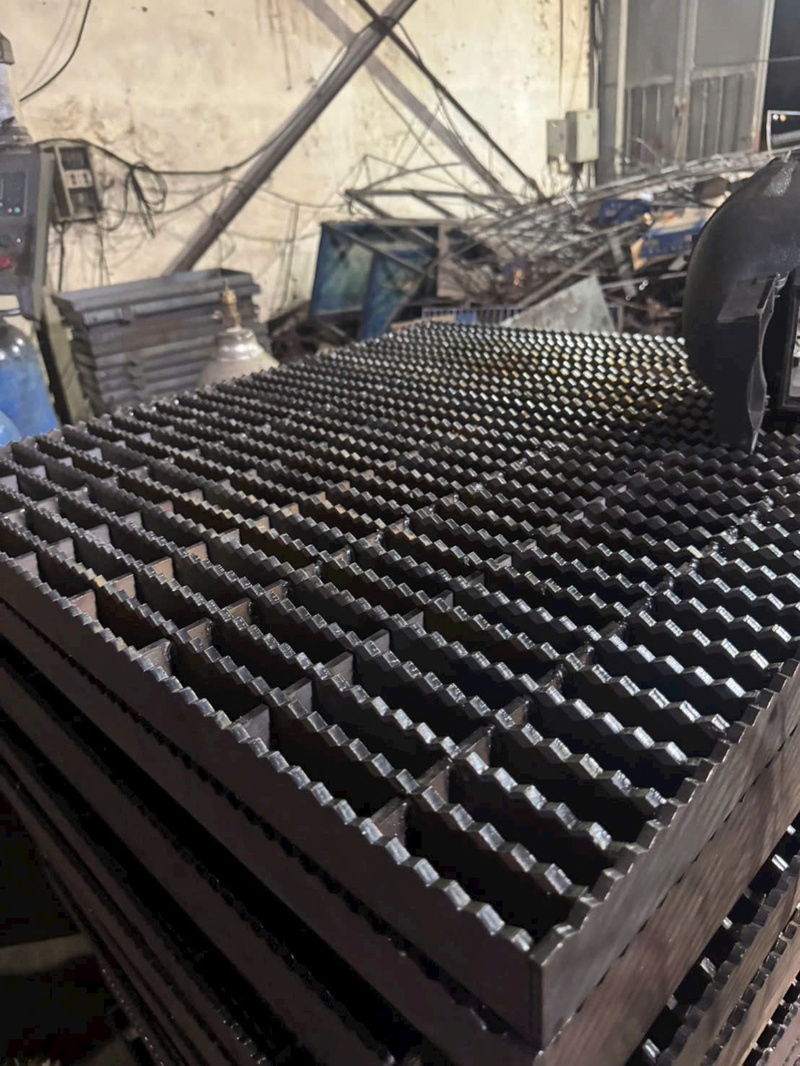

• Bề mặt chống trượt: Khu vực thường xuyên ẩm ướt có thể cân nhắc Grating răng cưa để tăng độ bám khi di chuyển.

Với khu vực chỉ có người đi bộ, có thể xem xét các kết cấu Grating tải nhẹ sau khi kiểm tra tải trọng thiết kế. Nếu sử dụng xe đẩy hàng, cần tính thêm tải trọng tập trung tại bánh xe.

Nắp mương Grating cho khu vực có xe nâng di chuyển

Nắp mương Grating cho nhà xưởng tại khu vực sản xuất và kho hàng thường phải chịu tải từ xe nâng vận chuyển pallet, nguyên vật liệu hoặc thành phẩm. Đây là khu vực cần đặc biệt chú ý đến khả năng chịu tải tập trung.

Khi lựa chọn nắp mương Grating chịu tải xe nâng, cần kiểm tra:

• Tải trọng bánh xe: Xác định tải trọng xe khi chở hàng, phân bố tải lên từng bánh và trường hợp bất lợi nhất. Không sử dụng riêng khối lượng xe để kết luận khả năng chịu tải.

• Kết cấu thanh chịu lực: Lựa chọn chiều cao, chiều dày và bước thanh dựa trên tính toán chịu lực. Thanh thép lớn hơn chưa chắc phù hợp nếu nhịp đỡ quá dài.

• Khoảng cách gối đỡ: Kiểm tra khoảng cách thông thủy giữa hai vị trí đỡ. Khoảng cách này ảnh hưởng trực tiếp đến độ võng của tấm Grating.

• Khung và liên kết cố định: Khung cần có khả năng truyền tải xuống kết cấu nền. Nắp phải được giữ ổn định khi xe nâng đi qua hoặc đổi hướng.

• Tần suất vận hành: Khu vực xe nâng hoạt động liên tục cần xem xét tải trọng lặp lại, tác động khi phanh và điều kiện vận hành thực tế.

Lưu ý: Không nên chọn nắp Grating cho xe nâng chỉ dựa vào bảng tải phân bố đều. Cần kiểm tra tải trọng bánh xe, diện tích tiếp xúc và điều kiện gối đỡ trước khi gia công.

Nắp mương Grating cho khu vực xe tải và phương tiện vận chuyển

Tại cửa kho, khu vực xuất nhập hàng hoặc đường nội bộ, nắp mương Grating cho nhà xưởng có thể phải chịu tải từ xe tải và phương tiện vận chuyển có trọng lượng lớn.

Những yêu cầu cần xem xét gồm:

• Tải trọng phương tiện: Xác định tải trọng trục, tải trọng bánh xe và loại xe thường xuyên đi qua rãnh thoát nước.

• Khả năng chịu lực của tấm Grating: Lựa chọn kết cấu thép dựa trên tải trọng tập trung, nhịp đỡ và giới hạn độ võng cho phép.

• Hệ khung chịu lực: Khung thép và nền bê tông phải đủ khả năng tiếp nhận, truyền tải trọng xuống kết cấu bên dưới.

• Liên kết chống xô lệch: Cần có phương án cố định phù hợp để hạn chế nắp bị dịch chuyển khi xe phanh, tăng tốc hoặc chuyển hướng.

• Điều kiện bảo trì: Thiết kế thuận tiện cho việc tháo lắp, vệ sinh rãnh thoát nước nhưng vẫn đảm bảo an toàn khi vận hành.

Đối với những vị trí có xe tải nặng hoặc xe container đi qua, cần có phương án tính toán và xác nhận khả năng chịu tải của toàn bộ hệ nắp, khung và kết cấu đỡ trước khi đưa vào sử dụng.

Xem thêm : Tấm sàn grating thép mạ kẽm nhúng nóng

Những thông số kỹ thuật cần kiểm tra trước khi đặt nắp mương Grating

Ngoài tải trọng, kích thước và cấu tạo là những yếu tố quyết định khả năng lắp đặt của nắp mương Grating cho nhà xưởng. Chủ đầu tư cần cung cấp đầy đủ các thông số kỹ thuật sau để đơn vị gia công lựa chọn kết cấu phù hợp:

• Kích thước nắp: Xác định chiều dài và chiều rộng của tấm Grating theo yêu cầu công trình.

• Kích thước ô chờ: Đo kích thước thực tế của rãnh thoát nước và vị trí đặt nắp để bảo đảm sản phẩm lắp vừa.

• Thanh chịu lực: Xác định chiều cao và chiều dày thanh thép phù hợp với yêu cầu chịu tải.

• Bước thanh chịu lực: Xác định khoảng cách tâm giữa các thanh chịu lực theo thiết kế.

• Thanh liên kết ngang: Kiểm tra kích thước và khoảng cách bố trí các thanh liên kết ngang.

• Nhịp đỡ: Xác định khoảng cách thông thủy giữa các gối đỡ để kiểm tra khả năng chịu lực và độ võng.

• Khung chịu lực: Làm rõ quy cách khung, vị trí lắp đặt và phương án liên kết với kết cấu công trình.

• Bề mặt hoàn thiện: Lựa chọn thép thường, thép mạ kẽm nhúng nóng hoặc phương án bảo vệ bề mặt khác phù hợp với môi trường sử dụng.

Khi xác định các thông số trên, cần chú ý những vấn đề sau:

• Đo kích thước ô chờ chính xác: Kiểm tra kích thước tại nhiều vị trí, đặc biệt với hệ thống rãnh thoát nước đã thi công. Cần phân biệt kích thước ô chờ và kích thước nắp hoàn thiện.

• Xác định hướng thanh chịu lực: Các thanh chịu lực chính phải được bố trí vượt qua nhịp giữa các gối đỡ. Lắp sai hướng có thể làm giảm đáng kể khả năng chịu tải.

• Kiểm tra diện tích kê đỡ: Hai đầu thanh chịu lực cần được đỡ chắc chắn theo thiết kế, tránh tình trạng nắp chỉ tựa lên mép hẹp hoặc không ổn định.

• Lựa chọn lớp bảo vệ: Nắp mương Grating mạ kẽm nhúng nóng phù hợp để cân nhắc tại nhiều khu vực ẩm ướt. Với môi trường có hóa chất ăn mòn, cần đánh giá thêm khả năng tương thích của vật liệu.

• Kiểm tra bản vẽ trước gia công: Bản vẽ cần thể hiện kích thước, hướng thanh chịu lực, vị trí khung và phương án cố định để hạn chế sai sót khi sản xuất.

Không có một kích thước thanh thép cố định phù hợp cho mọi nhà xưởng. Khả năng chịu tải cần được xác định theo tổ hợp tải trọng, vật liệu, bước thanh và nhịp đỡ cụ thể.

Vì vậy, khi đặt nắp mương Grating cho nhà xưởng, cần cung cấp cả thông tin tải trọng và bản vẽ kết cấu thay vì chỉ gửi kích thước chiều dài, chiều rộng.

Xem thêm : Thép mạ kẽm nhúng nóng - giải pháp vàng cho hạ tầng thoát nước hiện đại

Nên chọn nắp mương Grating có khung hay không khung cho nhà xưởng?

Nắp mương Grating cho nhà xưởng có thể được thiết kế theo phương án có khung hoặc không khung. Việc lựa chọn phụ thuộc vào kết cấu rãnh thoát nước, khả năng kê đỡ và điều kiện thi công. Dưới đây là những điểm khác biệt chính giữa hai phương án:

• Cấu tạo: Grating có khung được trang bị bộ khung thép đi kèm để đỡ và định vị nắp. Trong khi đó, Grating không khung được đặt trực tiếp trên hệ thống gối đỡ có sẵn tại công trình.

• Lắp đặt: Loại có khung phù hợp với công trình cần đồng bộ giữa khung đỡ và tấm nắp. Loại không khung phù hợp với những rãnh thoát nước đã có gối đỡ đáp ứng yêu cầu kỹ thuật.

• Khả năng chịu tải: Grating có khung chịu tải theo thiết kế của tấm nắp, khung và các liên kết. Grating không khung phụ thuộc vào kết cấu tấm Grating và khả năng chịu lực của hệ đỡ hiện hữu.

• Yêu cầu thi công: Loại có khung cần kiểm tra phương án lắp đặt và cố định khung vào kết cấu công trình. Loại không khung cần kiểm tra chính xác kích thước ô chờ và diện tích kê đỡ trước khi lắp.

• Ứng dụng: Grating có khung phù hợp với rãnh thoát nước xây mới hoặc khu vực cần hoàn thiện hệ khung đỡ. Grating không khung thích hợp khi thay thế nắp cũ hoặc tại công trình đã có kết cấu đỡ phù hợp.

Để lựa chọn phù hợp, chủ đầu tư nên cân nhắc:

• Chọn Grating có khung: Khi xây mới rãnh thoát nước hoặc cần đồng bộ hệ khung đỡ với nắp. Phương án này thuận tiện cho việc thiết kế liên kết ngay từ đầu.

• Chọn Grating không khung: Khi công trình đã có hệ gối đỡ phù hợp và đủ khả năng chịu tải. Cần kiểm tra hiện trạng trước khi đặt sản xuất.

• Ưu tiên kết cấu được kiểm tra đồng bộ: Với khu vực xe nâng, xe tải hoạt động thường xuyên, phải đánh giá cả tấm Grating, khung đỡ và nền móng.

Không thể kết luận nắp mương có khung luôn chịu tải tốt hơn loại không khung. Khả năng chịu lực phụ thuộc vào thông số kỹ thuật và chất lượng lắp đặt của từng phương án.

Tư vấn lựa chọn nắp mương Grating cho nhà xưởng tại SJD Việt Nam

Nắp mương Grating cho nhà xưởng cần được lựa chọn theo tải trọng thực tế, kích thước rãnh và điều kiện vận hành. Đặc biệt, khu vực có xe nâng hoặc xe tải phải kiểm tra cả khả năng chịu lực của tấm Grating và hệ khung đỡ.

SJD Việt Nam cung cấp các sản phẩm vật tư công trình và hỗ trợ thiết kế, sản xuất theo yêu cầu. Khách hàng có thể cung cấp bản vẽ, kích thước ô chờ và thông tin tải trọng để được tư vấn phương án phù hợp.

Liên hệ SJD Việt Nam qua hotline 0338 189 296 để nhận tư vấn kỹ thuật và báo giá nắp mương Grating theo yêu cầu công trình.
