Nắp mương Grating có khung và không khung khác nhau thế nào?

Nắp mương Grating có khung và không khung đều được sử dụng trong hệ thống thoát nước tại nhà máy, khu công nghiệp, đường nội bộ và công trình dân dụng. Tuy nhiên, hai loại có sự khác biệt về kết cấu đỡ, cách lắp đặt, độ ổn định và chi phí thi công. Việc lựa chọn không chỉ phụ thuộc vào giá sản phẩm mà còn phải xem xét tải trọng và điều kiện thực tế của mương. Bài viết dưới đây của SJD Việt Nam sẽ giúp bạn so sánh hai loại nắp mương Grating và lựa chọn phương án phù hợp.

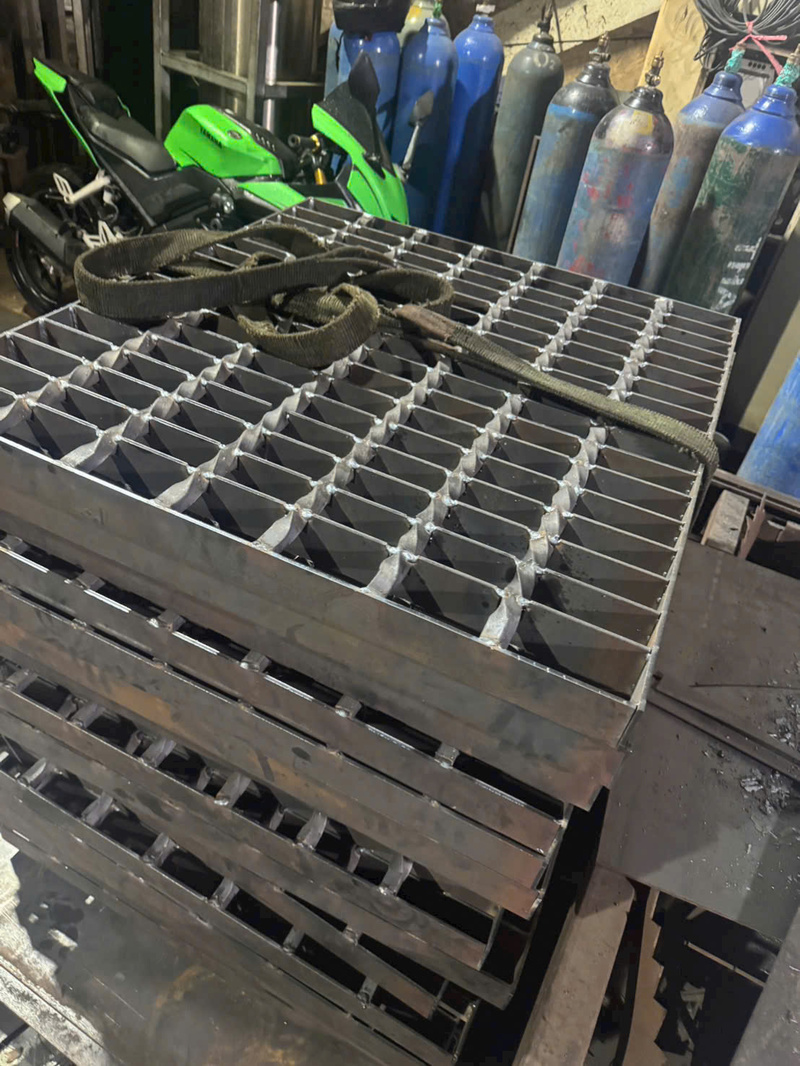

So sánh nắp mương Grating có khung và không khung

Điểm khác biệt chính giữa nắp mương Grating có khung và không khung nằm ở kết cấu đỡ và phương án lắp đặt. Mỗi loại có những yêu cầu kỹ thuật riêng, ảnh hưởng trực tiếp đến chi phí và độ ổn định khi sử dụng. Dưới đây là những điểm khác biệt theo từng tiêu chí:

• Cấu tạo: Grating có khung được trang bị bộ khung đỡ riêng, trong khi Grating không khung không đi kèm bộ khung đỡ.

• Lắp đặt: Loại có khung được đặt vào bộ khung đã cố định tại miệng mương. Loại không khung được lắp trực tiếp trên gối đỡ có sẵn.

• Độ ổn định: Grating có khung thuận lợi cho việc định vị nắp. Grating không khung phụ thuộc vào kết cấu gối đỡ và phương án liên kết.

• Khả năng chịu tải: Loại có khung chịu tải theo thiết kế của tấm Grating và bộ khung đỡ. Loại không khung phụ thuộc vào thiết kế tấm và kết cấu gối đỡ hiện hữu.

• Chi phí: Grating có khung phát sinh thêm chi phí vật tư và gia công khung. Grating không khung có thể tiết kiệm chi phí nếu công trình đã có gối đỡ đạt yêu cầu.

• Bảo trì: Loại có khung thuận tiện tháo lắp nếu được thiết kế dạng tháo rời. Loại không khung cũng dễ tháo mở khi không sử dụng liên kết cố định vĩnh viễn.

• Ứng dụng: Grating có khung phù hợp với công trình cần hệ khung đỡ riêng. Grating không khung phù hợp với mương đã có kết cấu gối đỡ đáp ứng yêu cầu kỹ thuật.

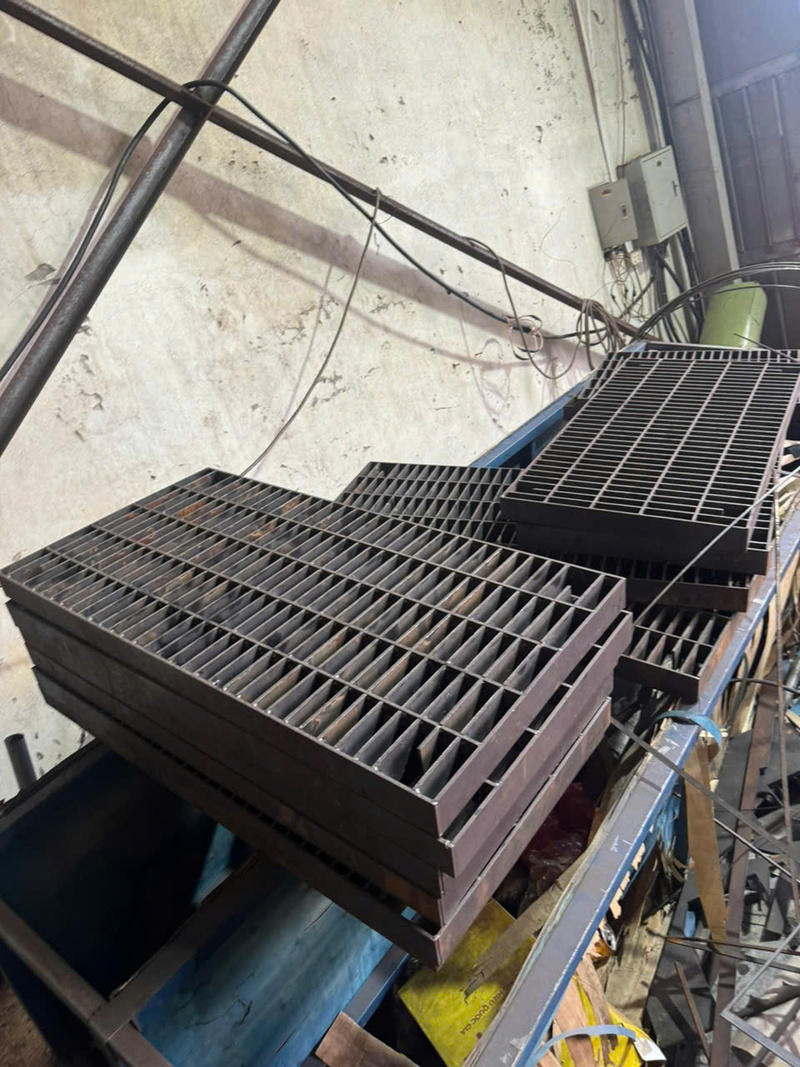

Khác nhau về cấu tạo và cách lắp đặt

Khi so sánh nắp mương Grating có khung và không khung về cấu tạo, loại có khung sử dụng bộ khung thép để đỡ và định vị tấm Grating, trong khi loại không khung tận dụng kết cấu gối đỡ đã được bố trí tại công trình.

• Nắp mương Grating có khung: Bộ khung thường sử dụng thép góc hoặc kết cấu thép phù hợp với thiết kế. Khung được cố định tại miệng mương, sau đó đặt tấm Grating vào đúng vị trí.

• Nắp mương Grating không khung: Tấm Grating được lắp trực tiếp lên gối đỡ bê tông hoặc thép đã chuẩn bị. Phương án này yêu cầu kiểm tra kích thước, bề rộng gối đỡ và độ phẳng trước khi lắp.

• Yêu cầu thi công: Loại có khung cần thêm công đoạn lắp đặt và cố định khung. Loại không khung có thể giảm công đoạn này nếu kết cấu mương hiện hữu đáp ứng yêu cầu kỹ thuật.

Cần phân biệt khung đỡ tại miệng mương với thanh thép viền quanh tấm Grating. Một tấm Grating có viền bảo vệ mép vẫn có thể được cung cấp mà không kèm bộ khung đỡ riêng.

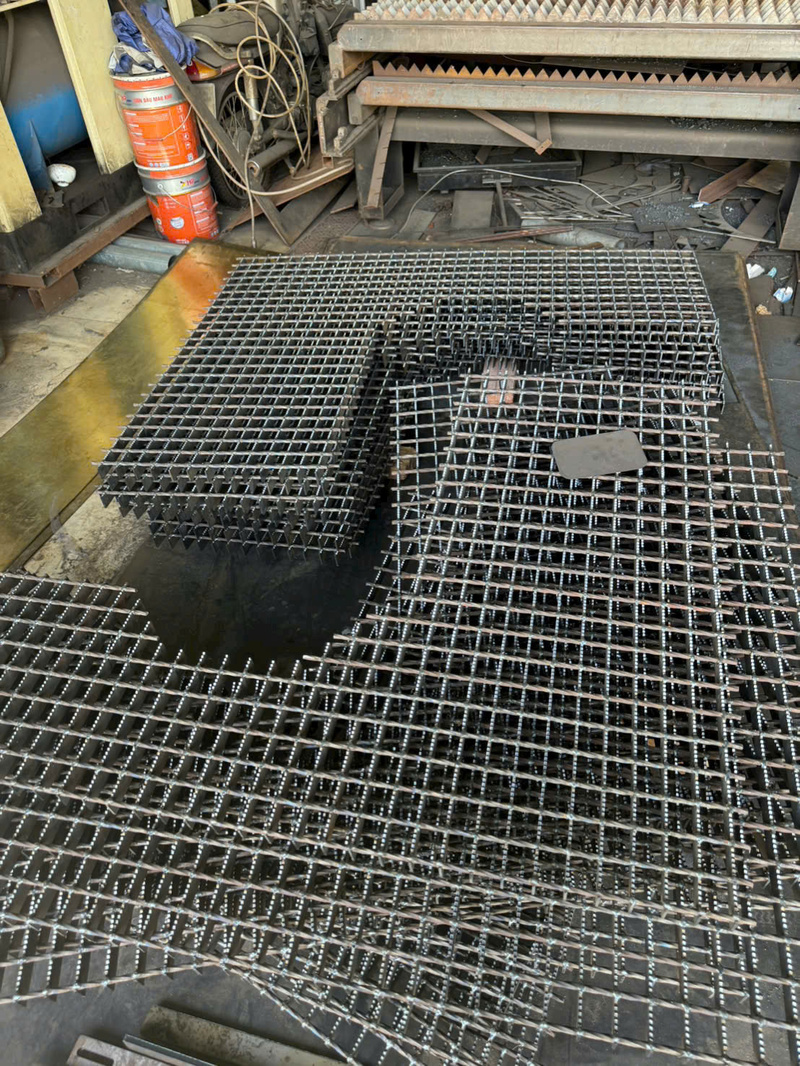

Khác nhau về độ ổn định và khả năng chịu tải

Khả năng chịu tải của nắp mương Grating có khung và không khung không được quyết định chỉ bởi việc có khung hay không. Yếu tố quan trọng là quy cách thanh chịu lực, nhịp vượt mương và kết cấu đỡ.

• Đối với loại có khung: Khung được thiết kế và cố định đúng kỹ thuật sẽ giúp định vị nắp, truyền tải trọng xuống kết cấu mương và hạn chế xê dịch khi sử dụng.

• Đối với loại không khung: Nắp vẫn có thể chịu tải cao nếu thanh chịu lực, gối đỡ và phương án cố định được tính toán phù hợp.

• Tải trọng xe di chuyển: Khu vực có ô tô, xe tải hoặc xe nâng cần xác định tải bánh xe, vị trí tác dụng lực và nhịp chịu lực. Không nên lựa chọn chỉ dựa trên độ dày tấm thép.

Đặc biệt, thanh chịu lực chính của Grating phải được bố trí bắc qua nhịp giữa các gối đỡ. Lắp sai hướng có thể khiến nắp không đạt khả năng chịu tải theo thiết kế.

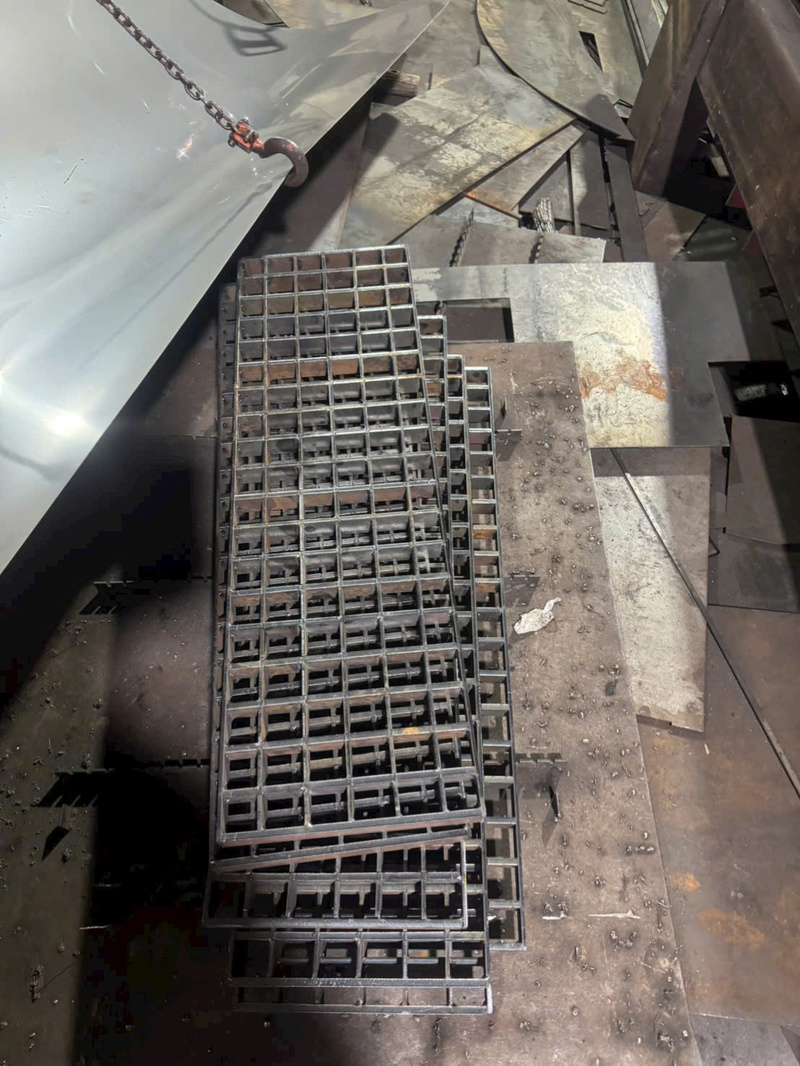

Khác nhau về chi phí thi công và bảo trì

Chi phí là yếu tố được nhiều chủ đầu tư quan tâm khi lựa chọn nắp mương Grating có khung và không khung. Tuy nhiên, cần tính cả vật tư, kết cấu đỡ và nhân công thay vì chỉ so sánh đơn giá từng tấm.

• Chi phí vật tư: Loại có khung thường phát sinh thêm chi phí thép làm khung, gia công và xử lý bề mặt. Loại không khung có thể tiết kiệm khoản này nếu đã có gối đỡ phù hợp.

• Chi phí lắp đặt: Nắp có khung cần thi công bộ khung và liên kết với kết cấu mương. Nắp không khung có thể lắp nhanh hơn khi vị trí đặt nắp đã hoàn thiện đúng kích thước.

• Chi phí bảo trì: Cả hai loại đều thuận tiện cho việc vệ sinh nếu có thiết kế tháo rời. Cần kiểm tra định kỳ liên kết, vị trí tiếp xúc và tình trạng ăn mòn.

Với công trình cải tạo, nếu gối đỡ hiện hữu xuống cấp hoặc không đúng kích thước, chi phí sửa chữa có thể làm giảm lợi thế của phương án không khung.

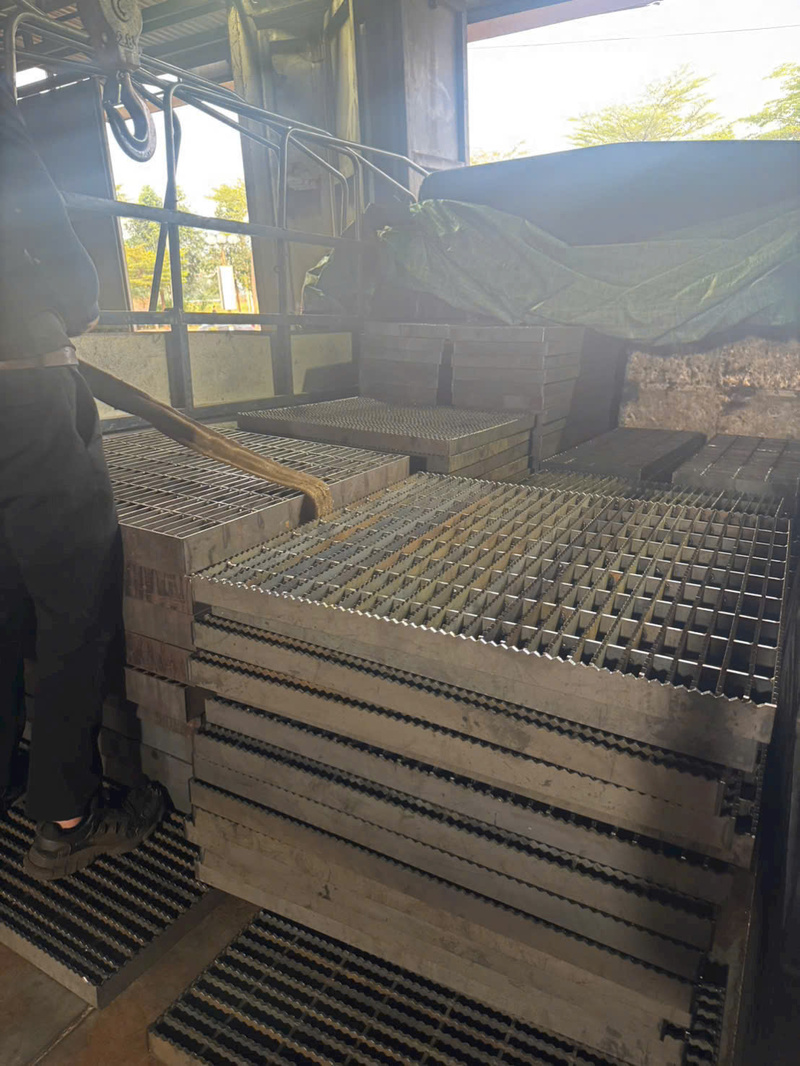

Nên chọn nắp mương Grating có khung hay không khung?

Việc lựa chọn nắp mương Grating có khung và không khung cần dựa trên đặc điểm công trình, tình trạng kết cấu mương và tải trọng sử dụng. Không phải công trình nào cũng cần khung thép riêng, nhưng cũng không nên bỏ khung chỉ để giảm chi phí.

• Công trình xây dựng mới: Có thể cân nhắc nắp Grating có khung khi cần đồng bộ kích thước, bố trí gối đỡ riêng và kiểm soát vị trí lắp đặt ngay từ đầu.

• Mương thoát nước đã hoàn thiện: Nắp Grating không khung phù hợp khi gối đỡ hiện hữu đủ khả năng chịu lực, có kích thước chính xác và bảo đảm độ ổn định.

• Nhà máy và khu vực xe nâng hoạt động: Cần ưu tiên kiểm tra tải trọng bánh xe, chiều rộng mương và kết cấu đỡ. Việc sử dụng khung phải dựa trên tính toán kỹ thuật, không chỉ theo thói quen thi công.

• Khu vực thường xuyên vệ sinh mương: Nên lựa chọn thiết kế dễ tháo lắp, có biện pháp cố định phù hợp và trọng lượng từng tấm thuận tiện cho công tác bảo trì.

Gợi ý lựa chọn: Nếu công trình chưa có gối đỡ đạt yêu cầu, phương án sử dụng khung thép riêng đáng được xem xét. Ngược lại, mương đã có kết cấu đỡ phù hợp có thể sử dụng Grating không khung để tiết kiệm chi phí.

Xem thêm : SJD Việt Nam : Khẳng định chất lượng quốc tế qua hệ thống chứng chỉ ISO 9001: 2015 và BS EN 124

Những thông số cần xác định trước khi đặt nắp mương Grating

Để sản xuất nắp mương Grating có khung và không khung đúng quy cách và hạn chế chỉnh sửa khi lắp đặt, chủ đầu tư cần cung cấp đầy đủ thông số kỹ thuật. Đặc biệt, kích thước mương và tải trọng là hai thông tin quan trọng nhất.

• Kích thước mương: Đo chiều rộng thông thủy, chiều dài tuyến mương và kích thước vị trí gối đỡ. Nếu sử dụng khung thép, cần xác định thêm kích thước khung và cao độ hoàn thiện.

• Tải trọng sử dụng: Làm rõ khu vực dành cho người đi bộ, xe máy, ô tô hay xe nâng. Với phương tiện có tải trọng lớn, cần cung cấp thông tin tải bánh xe để lựa chọn kết cấu phù hợp.

• Quy cách tấm Grating: Xác định chiều cao, độ dày thanh chịu lực, khoảng cách thanh và hướng bố trí. Các thông số này ảnh hưởng đến khả năng chịu tải và độ võng của tấm.

• Vật liệu và bề mặt: Thép mạ kẽm nhúng nóng thường được cân nhắc cho hệ thống thoát nước ngoài trời. Với môi trường có hóa chất hoặc yêu cầu chống ăn mòn đặc biệt, cần đánh giá vật liệu và lớp bảo vệ phù hợp.

Ngoài ra, khách hàng nên cung cấp bản vẽ hoặc hình ảnh thực tế của miệng mương. Những thông tin này giúp đơn vị gia công xác định chính xác phương án có khung hay không khung trước khi báo giá.

Xem thêm : Tấm sàn grating thép mạ kẽm nhúng nóng

Những lỗi cần tránh khi lắp đặt nắp mương Grating

Lắp đặt nắp mương Grating có khung và không khung không đúng kỹ thuật có thể khiến sản phẩm bị rung lắc, biến dạng hoặc không đạt khả năng chịu tải thiết kế. Một số lỗi thường gặp cần được kiểm tra trước khi nghiệm thu công trình.

• Đo sai kích thước: Tấm Grating quá lớn có thể không lắp vừa, trong khi tấm quá nhỏ dễ tạo khe hở không phù hợp. Cần đối chiếu kích thước thực tế với bản vẽ gia công.

• Gối đỡ không đủ chắc chắn: Mép mương yếu, không phẳng hoặc chiều rộng gối đỡ không đạt yêu cầu có thể ảnh hưởng đến khả năng truyền lực. Cần xử lý kết cấu đỡ trước khi đặt nắp.

• Lắp sai hướng thanh chịu lực: Thanh chịu lực phải bắc qua nhịp giữa các vị trí đỡ theo thiết kế. Không được tự ý xoay tấm Grating nếu việc đó làm thay đổi sơ đồ chịu lực.

• Thiếu liên kết cố định: Tại khu vực có xe qua lại, nắp không được cố định phù hợp có nguy cơ xê dịch hoặc phát ra tiếng động. Cần kiểm tra phương án liên kết và khả năng tháo mở để bảo trì.

Sau khi lắp đặt, đơn vị thi công nên kiểm tra độ phẳng, khe hở, vị trí tiếp xúc và độ chắc chắn của từng tấm. Việc nghiệm thu cần dựa trên bản vẽ và yêu cầu kỹ thuật của công trình.

Tư vấn lựa chọn nắp mương Grating có khung và không khung tại SJD Việt Nam

Nắp mương Grating có khung và không khung đều có thể đáp ứng yêu cầu sử dụng nếu được thiết kế, gia công và lắp đặt đúng kỹ thuật. Loại có khung phù hợp khi cần hệ đỡ riêng, trong khi loại không khung là lựa chọn đáng cân nhắc nếu công trình đã có gối đỡ đạt yêu cầu.

Khi đặt mua, khách hàng nên xác định rõ kích thước mương, tải trọng sử dụng, điều kiện môi trường và phương án lắp đặt để tránh phát sinh chi phí không cần thiết.

SJD Việt Nam cung cấp các sản phẩm nắp mương, tấm Grating phục vụ công trình xây dựng và hạ tầng kỹ thuật. Khách hàng có thể gửi bản vẽ hoặc kích thước thực tế để được tư vấn lựa chọn sản phẩm phù hợp.
