Quy cách tấm grating phổ biến và cách lựa chọn phù hợp

Quy cách tấm grating không chỉ được xác định bằng chiều dài và chiều rộng của tấm. Khi lựa chọn sản phẩm, cần xem đồng thời kích thước thanh chịu lực, chiều dày thanh, bước lưới, thanh ngang và kích thước hoàn thiện. Những thông số này ảnh hưởng trực tiếp đến khối lượng, độ cứng và khả năng làm việc của tấm grating. Bài viết dưới đây tổng hợp các quy cách phổ biến để khách hàng dễ tham khảo trước khi đặt sản xuất tại SJD Việt Nam .

Các quy cách tấm grating phổ biến hiện nay

Các nhà sản xuất hiện cung cấp nhiều tiết diện thanh chịu lực khác nhau. Trong đó, nhóm từ 25×3 mm đến 50×5 mm xuất hiện phổ biến trong các hạng mục sàn thao tác, rãnh kỹ thuật và công trình công nghiệp.

Một số quy cách tấm grating phổ biến gồm:

• 25×3 mm: Bước lưới tham khảo 30×100 mm. Tiết diện nhỏ, khối lượng thấp, phù hợp với lối đi và sàn tải nhẹ.

• 30×3 mm: Bước lưới tham khảo 30×100 mm. Đây là quy cách thông dụng, thường được sử dụng cho sàn thao tác và nhà xưởng.

• 30×5 mm: Có thể sử dụng bước lưới 30×100 hoặc 30×50 mm. Thanh chịu lực dày hơn, tăng độ cứng, phù hợp với sàn kỹ thuật và mương.

• 40×5 mm: Bước lưới tham khảo 30×100 hoặc 30×50 mm. Tiết diện chịu lực lớn hơn, thường được sử dụng cho nắp mương và sàn công nghiệp.

• 50×5 mm: Bước lưới tham khảo 30×100 mm. Quy cách này phù hợp với các khu vực công nghiệp có yêu cầu tải cao hơn.

• 50×6 mm: Bước lưới tham khảo 30×100 mm. Thanh chịu lực có chiều cao và chiều dày lớn, phù hợp với công trình tải trọng lớn.

• 65×6 mm: Bước lưới được xác định theo thiết kế. Đây là tiết diện lớn, thường được lựa chọn cho các hạng mục cần tính toán riêng.

Các quy cách trên mang tính tham khảo. Khả năng chịu tải thực tế còn phụ thuộc khẩu độ gối đỡ, hướng thanh chịu lực, loại tải và cấu tạo khung đỡ.Vì vậy, khi so sánh quy cách tấm grating, cần xem đồng thời tiết diện thanh và điều kiện lắp đặt thực tế.

Tấm grating thanh chịu lực 25×3 và 30×3 mm

Đây là nhóm quy cách thường được lựa chọn khi công trình cần kiểm soát khối lượng tấm nhưng vẫn đảm bảo khả năng làm việc theo thiết kế.

Grating 25×3 mm thường được sử dụng cho lối đi bộ, sàn thao tác nhẹ hoặc khu vực có khoảng cách gối đỡ ngắn. Quy cách này có tiết diện thanh chịu lực nhỏ nên cần kiểm tra khẩu độ trước khi lựa chọn.

Grating 30×3 mm phổ biến hơn trong các hệ thống sàn thao tác công nghiệp. So với thanh 25×3 mm, chiều cao lớn hơn giúp tăng khả năng chống uốn khi các điều kiện khác tương đương.

Dữ liệu thị trường hiện cho thấy 25×3 mm và 30×3 mm đều thường được kết hợp với bước lưới 30×100 mm.

Tấm grating 30×5 và 40×5 mm

Khi yêu cầu về độ cứng tăng, thanh chịu lực có chiều dày 5 mm thường được cân nhắc. Đây cũng là nhóm quy cách tấm grating thường gặp tại các nhà máy và công trình hạ tầng.

Grating 30×5 mm có cùng chiều cao với 30×3 mm nhưng thanh chịu lực dày hơn. Khối lượng vật liệu vì vậy tăng lên và khả năng chịu lực cũng thay đổi.

Grating 40×5 mm sử dụng thanh chịu lực cao 40 mm, thường được áp dụng cho nắp mương, sàn kỹ thuật hoặc những khu vực yêu cầu độ cứng lớn hơn.

Bước lưới có thể lựa chọn 30×100 mm hoặc bố trí dày hơn tùy yêu cầu của bản vẽ. Việc chọn quy cách cuối cùng cần dựa trên tải trọng và nhịp đỡ, không chỉ dựa vào chiều cao thanh.

Tấm grating 50×5, 50×6 và 65×6 mm

Đây là nhóm thanh chịu lực có tiết diện lớn, thường được xem xét cho công trình có yêu cầu tải cao hoặc khẩu độ cần kiểm tra riêng.

Các kích thước đang được thị trường cung cấp gồm 50×5 mm, 50×6 mm, 60×6 mm và 65×6 mm.

Với nhóm này, không nên chọn sản phẩm chỉ dựa trên tên quy cách. Đơn vị thiết kế cần xác định:

• Tải trọng tác dụng: Phân biệt tải phân bố với tải tập trung từ bánh xe hoặc thiết bị.

• Khẩu độ vượt nhịp: Khoảng cách giữa hai vị trí đỡ ảnh hưởng trực tiếp đến độ võng của thanh chịu lực.

• Bước lưới: Mật độ thanh chịu lực khác nhau sẽ làm thay đổi khối lượng và khả năng làm việc của tấm.

• Khung đỡ: Tấm grating chỉ phát huy đúng khả năng chịu lực khi được bố trí khung và gối đỡ phù hợp.

Do đó, các quy cách tấm grating lớn như 50×5 hoặc 65×6 mm nên được lựa chọn theo bản vẽ hoặc kết quả tính toán cụ thể.

Các bước lưới tấm grating thường sử dụng

Bên cạnh kích thước thanh chịu lực, bước lưới là thông số quan trọng khi xác định quy cách tấm grating. Các cấu hình thường gặp gồm 30×100, 30×50, 40×100 và 40×50 mm.

Có thể hiểu đơn giản:

• Bước 30×100 mm: Mật độ thanh chịu lực tương đối dày, được sử dụng phổ biến trong nhiều loại sàn grating.

• Bước 30×50 mm: Thanh ngang được bố trí dày hơn, phù hợp khi cần giảm kích thước ô lưới.

• Bước 40×100 mm: Khoảng cách giữa các thanh chịu lực lớn hơn, giúp giảm lượng thép trên mỗi mét vuông nhưng phải kiểm tra khả năng chịu tải.

• Bước 40×50 mm: Tăng mật độ thanh ngang so với 40×100 mm và thường được lựa chọn theo yêu cầu riêng của công trình.

Ngoài ra, trên thị trường còn có bước thanh chịu lực 35,3 mm, 40 mm hoặc 60 mm kết hợp với bước thanh ngang 50 hoặc 100 mm.

Khi so sánh các bước lưới, khách hàng không nên chỉ dựa vào độ thoáng. Bước lưới thay đổi cũng kéo theo thay đổi về số lượng thanh, khối lượng vật liệu và khả năng chịu lực.

Kích thước tấm grating nên chọn như thế nào?

Kích thước phủ bì của grating phụ thuộc nhiều vào mặt bằng công trình. Một số nhà cung cấp hiện gia công các khổ như 1.000×2.000 mm, 1.000×3.000 mm, 1.220×2.440 mm hoặc 1.000×6.000 mm, đồng thời nhận sản xuất theo bản vẽ.

Tuy nhiên, kích thước lớn chưa chắc giúp thi công hiệu quả hơn.Việc lựa chọn kích thước cũng là một phần quan trọng khi xác định quy cách tấm grating cho từng vị trí.

Khi xác định kích thước tấm nên cân nhắc:

• Kích thước ô chờ: Chia tấm theo kích thước thực tế để hạn chế phải cắt sửa tại công trình.

• Vị trí dầm đỡ: Mép và đầu thanh chịu lực cần có vị trí gối phù hợp.

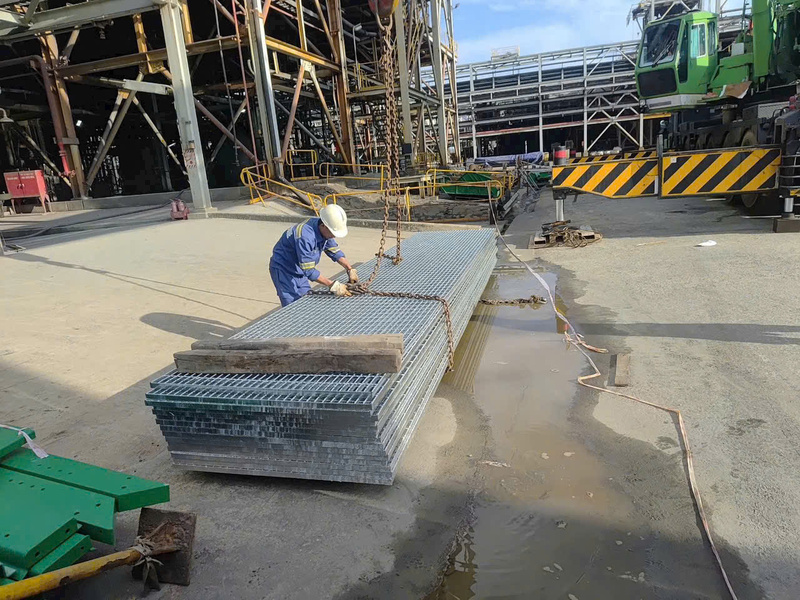

• Khả năng vận chuyển: Tấm quá dài hoặc quá nặng sẽ khó bốc xếp và đưa vào vị trí lắp đặt.

• Khả năng tháo lắp: Nắp mương hoặc sàn cần bảo trì định kỳ nên chia thành các tấm vừa đủ để thao tác.

• Hao hụt vật liệu: Bố trí kích thước hợp lý giúp giảm phần thép phải cắt bỏ.

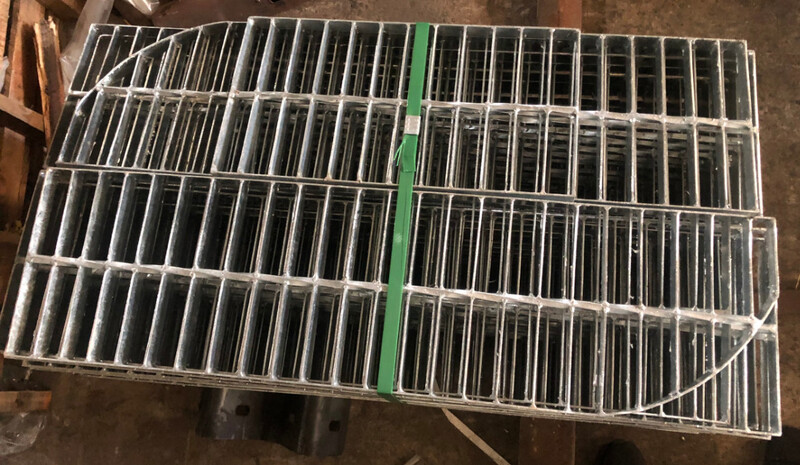

Với công trình có nhiều góc cắt, ống xuyên sàn hoặc hình dạng không vuông, phương án phù hợp hơn là sản xuất grating theo bản vẽ shop drawing thay vì sử dụng tấm khổ lớn rồi cắt tại hiện trường.

Nên chọn quy cách tấm grating nào cho từng công trình?

Không có một quy cách duy nhất phù hợp cho mọi hạng mục. Việc lựa chọn phải dựa trên tải trọng sử dụng và cấu tạo thực tế của công trình.

Có thể tham khảo quy cách theo từng hạng mục như sau:

• Lối đi bộ: Có thể tham khảo thanh chịu lực 25×3 hoặc 30×3 mm. Khi lựa chọn cần kiểm tra khẩu độ và tải trọng sử dụng thực tế.

• Sàn thao tác: Có thể tham khảo quy cách 30×3 hoặc 30×5 mm. Cần xác định tải trọng người, thiết bị và khoảng cách giữa các vị trí đỡ.

• Sàn nhà xưởng: Quy cách 30×5 hoặc 40×5 mm có thể được xem xét tùy hoạt tải và khoảng cách hệ dầm.

• Nắp mương kỹ thuật: Có thể tham khảo thanh chịu lực 30×5 hoặc 40×5 mm. Bề rộng mương và loại phương tiện đi phía trên là những thông số cần kiểm tra.

• Khu vực tải cao: Có thể xem xét quy cách 50×5 mm trở lên. Việc lựa chọn cần dựa trên tải bánh xe, nhịp chịu lực và cấu tạo khung đỡ.

Các thông số trên chỉ nên dùng để tham khảo ban đầu. Quy cách tấm grating cuối cùng vẫn cần được đối chiếu với tải trọng, khẩu độ và cấu tạo đỡ của công trình.

Xem thêm: Tấm sàn Grating tại SJD Việt Nam

Một số lưu ý khi đặt sản xuất tấm grating

Để hạn chế sai quy cách hoặc phát sinh khi lắp đặt, khách hàng nên chuẩn bị đầy đủ thông tin trước khi yêu cầu báo giá.

Các dữ liệu quan trọng gồm:

• Kích thước dài × rộng: Ghi rõ kích thước từng tấm hoặc kích thước ô chờ thực tế.

• Quy cách thanh chịu lực: Ví dụ 30×3, 30×5 hoặc 40×5 mm.

• Bước lưới: Xác định bước thanh chịu lực và thanh ngang.

• Hướng chịu lực: Thanh chịu lực phải được bố trí theo đúng phương vượt nhịp giữa hai gối.

• Yêu cầu bề mặt: Xác định sử dụng thép đen, mạ kẽm nhúng nóng hoặc cấu tạo chống trượt.

Nếu chưa có đầy đủ thông số, khách hàng có thể cung cấp bản vẽ mặt bằng, kích thước mương hoặc tải trọng dự kiến để được tư vấn cấu hình phù hợp hơn.Cung cấp đủ các dữ liệu này cũng giúp nhà sản xuất xác định quy cách tấm grating và báo giá chính xác hơn.

Xem thêm: Quy trình sản xuất tấm Grating thép mạ kẽm tại SJD Việt Nam.

Liên hệ SJD Việt Nam để chọn đúng quy cách tấm grating

Quy cách tấm grating cần được xác định đồng thời từ thanh chịu lực, bước lưới, kích thước tấm, khẩu độ đỡ và tải trọng sử dụng. Không nên chỉ chọn theo một thông số như chiều dày hoặc chiều cao thanh thép.

Nếu đang cần đặt tấm grating cho sàn thao tác, nắp mương, nhà xưởng hoặc công trình hạ tầng, hãy gửi kích thước, bản vẽ và yêu cầu tải trọng cho SJD Việt Nam. Đội ngũ tư vấn sẽ hỗ trợ xác định quy cách phù hợp và báo giá theo khối lượng thực tế.
