Sàn thao tác grating: Cấu tạo và tải trọng cần biết khi lựa chọn

Sàn thao tác grating được sử dụng phổ biến tại nhà máy, khu công nghiệp, trạm xử lý nước, hành lang kỹ thuật và các vị trí cần sàn bảo trì thiết bị. Khác với tấm thép đặc, grating có kết cấu dạng lưới giúp giảm khối lượng, thoát nước và tạo bề mặt thao tác thông thoáng. Tuy nhiên, khả năng chịu tải của sàn không giống nhau ở mọi quy cách. Người mua cần xem đồng thời kích thước thanh chịu lực, bước thanh, khẩu độ gối đỡ và loại tải tác động để lựa chọn phù hợp khi đặt sản xuất tại SJD Việt Nam .

Sàn thao tác grating là gì?

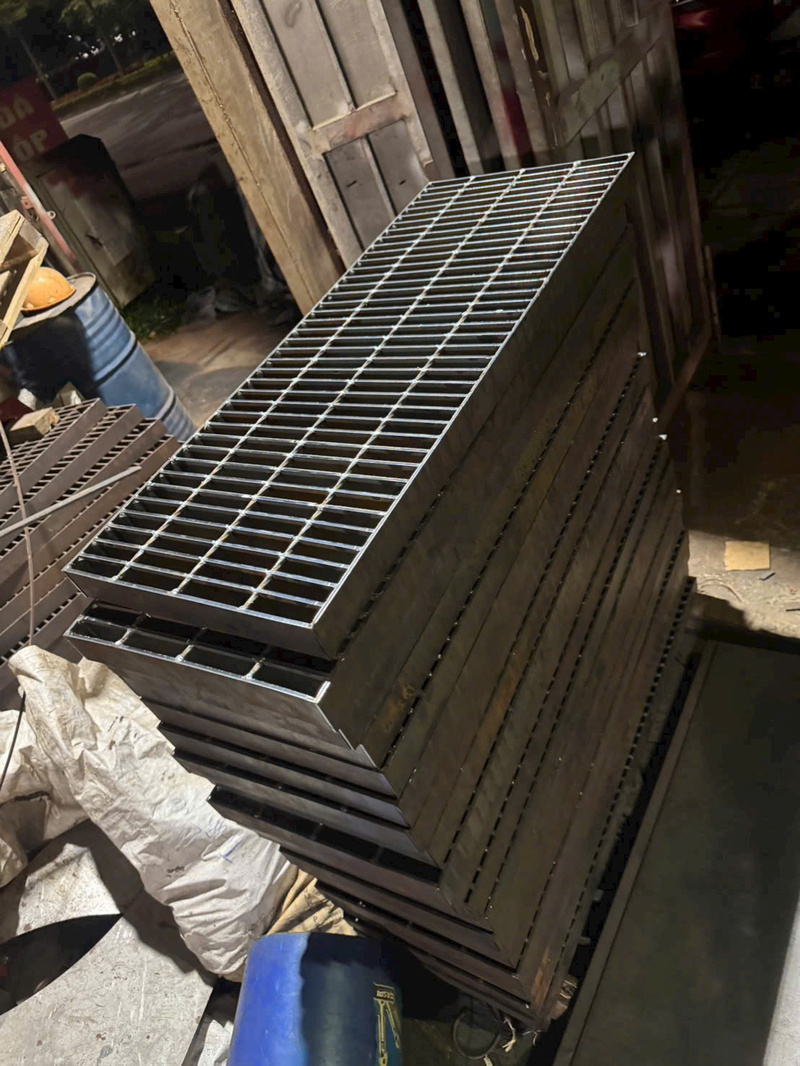

Sàn thao tác grating là dạng sàn lưới thép được tạo bởi các thanh chịu lực đặt song song, liên kết với hệ thanh ngang vuông góc. Các bộ phận được hàn hoặc liên kết thành tấm để truyền tải xuống hệ dầm, khung thép phía dưới.

Loại sàn này thường được sử dụng tại:

• Sàn vận hành và bảo trì máy móc: Tạo lối đi cho công nhân kiểm tra, sửa chữa thiết bị trong nhà máy.

• Hành lang kỹ thuật: Phù hợp với khu vực đường ống, băng tải, hệ thống cơ điện hoặc các tầng kỹ thuật.

• Trạm xử lý nước: Kết cấu hở giúp nước thoát xuống phía dưới, hạn chế đọng nước trên mặt sàn.

• Sàn quanh bồn và thiết bị: Có thể gia công theo kích thước, hình dạng và vị trí đường ống thực tế.

• Sàn thao tác ngoài trời: Thường sử dụng grating mạ kẽm nhúng nóng để tăng khả năng chống ăn mòn.

Các ứng dụng trên cũng xuất hiện phổ biến trong nhóm sản phẩm sàn thao tác grating dành cho nhà xưởng và hệ thống công nghiệp.

Cấu tạo và tải trọng của sàn thao tác grating

Khả năng chịu tải của sàn thao tác grating không chỉ phụ thuộc vào độ dày tấm. Thành phần quan trọng nhất là hệ thanh chịu lực, sau đó mới đến khoảng cách thanh, khẩu độ đỡ và cách liên kết với kết cấu phía dưới.

Thanh chịu lực là bộ phận chịu tải chính

Thanh chịu lực, hay bearing bar, là các thanh thép dẹt chạy song song và được đặt theo phương vượt nhịp giữa hai gối đỡ. Khi người, thiết bị hoặc vật tư tác động lên mặt sàn, tải trọng được truyền qua hệ thanh này xuống khung đỡ.

Một số quy cách thường gặp gồm thanh la 25×3 mm, 30×3 mm, 30×5 mm, 40×5 mm hoặc các tiết diện lớn hơn tùy yêu cầu. Các nhà sản xuất hiện sử dụng chiều cao thanh chịu lực khoảng 25–50 mm và chiều dày khoảng 3–6 mm cho nhiều nhóm grating công nghiệp.

Khi lựa chọn cần chú ý:

• Chiều cao thanh chịu lực: Thanh càng cao thì mô men quán tính theo phương chịu uốn tăng đáng kể. Đây là thông số quan trọng khi sàn phải vượt khẩu độ lớn.

• Chiều dày thanh: Tăng chiều dày làm tăng diện tích tiết diện và khả năng chịu lực, nhưng cũng làm tăng khối lượng thép.

• Khoảng cách giữa các thanh: Bước thanh nhỏ đồng nghĩa với số lượng thanh chịu lực trên một mét chiều rộng nhiều hơn.

• Phương đặt thanh: Thanh chịu lực phải được đặt theo phương nối giữa các gối đỡ. Đặt sai phương có thể làm thay đổi đáng kể khả năng làm việc của tấm.

Vì vậy, hai tấm grating có cùng kích thước chiều dài × chiều rộng chưa chắc có khả năng chịu tải giống nhau nếu tiết diện hoặc bước thanh khác nhau.

Thanh ngang, khung viền và mối liên kết

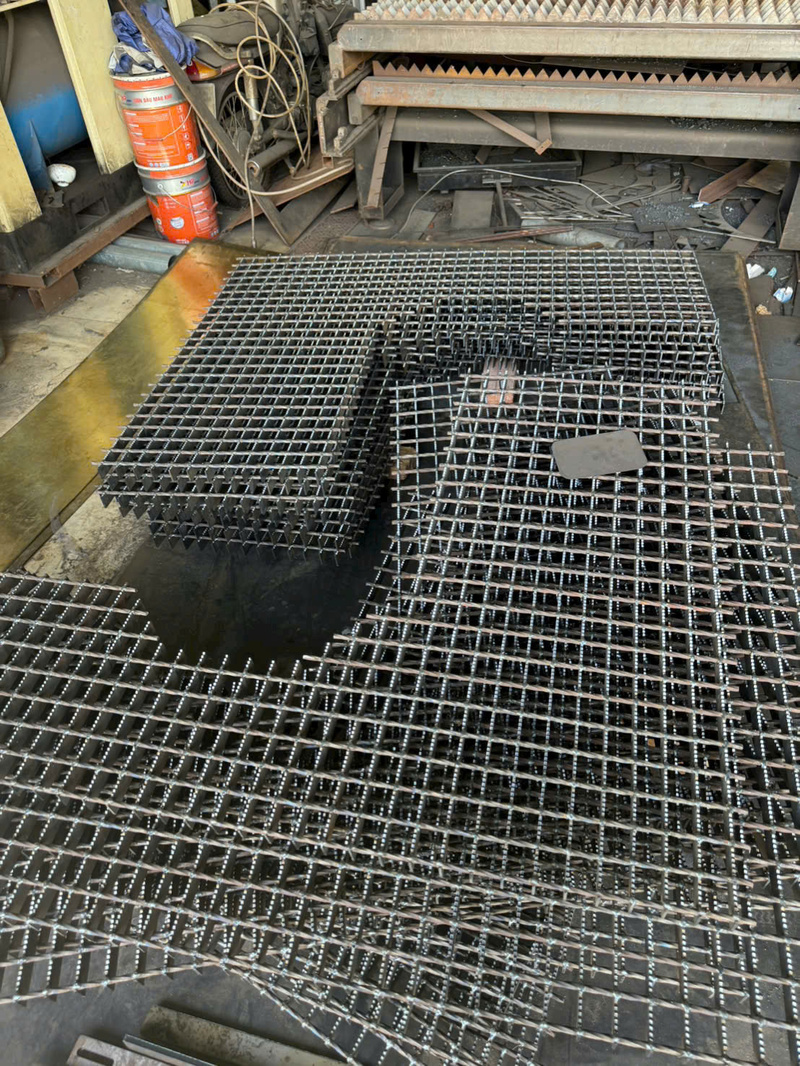

Thanh ngang được bố trí vuông góc với bearing bar để cố định khoảng cách giữa các thanh chịu lực và tạo thành hệ lưới hoàn chỉnh. Tùy phương pháp sản xuất, thanh ngang có thể sử dụng thép vuông xoắn hoặc dạng thanh phù hợp với thiết kế sản phẩm.

Khung viền được bố trí quanh mép tấm nhằm giữ ổn định hình dạng, hoàn thiện cạnh và thuận tiện khi liên kết với kết cấu đỡ. Chất lượng mối hàn cũng cần được kiểm soát vì đây là vị trí liên kết giữa các bộ phận của tấm grating.

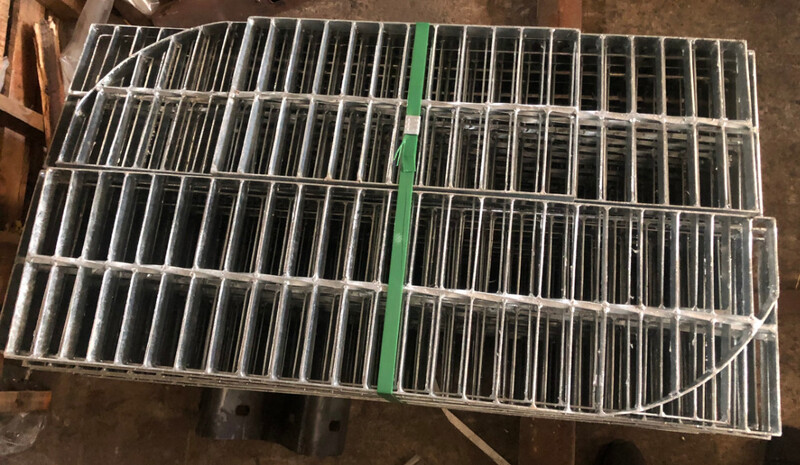

Đối với môi trường ngoài trời hoặc nơi thường xuyên tiếp xúc với độ ẩm, sàn thao tác grating mạ kẽm nhúng nóng thường được sử dụng để bảo vệ bề mặt thép. SJD Việt Nam hiện cung cấp nhóm tấm grating bằng thép mạ kẽm nhúng nóng cho các hạng mục hạ tầng và công nghiệp.

Cần phân biệt rõ: lớp mạ kẽm chủ yếu phục vụ mục đích chống ăn mòn . Khả năng chịu tải vẫn phải xác định dựa trên kết cấu thép, tiết diện thanh, nhịp đỡ và điều kiện tải.

Những yếu tố quyết định tải trọng sàn thao tác grating

Không nên đánh giá tải trọng sàn thao tác grating chỉ bằng một con số như 300 kg/m², 500 kg/m² hay 1.000 kg/m². Với cùng một tiết diện thanh, khả năng chịu tải thay đổi rõ rệt khi khẩu độ giữa hai gối đỡ thay đổi.

Các bảng tải grating kỹ thuật thường xác định khả năng chịu tải dựa trên đồng thời tiết diện bearing bar, khoảng cách giữa các thanh và clear span giữa hai điểm đỡ. Tải phân bố và tải tập trung cũng được kiểm tra riêng.

Các yếu tố ảnh hưởng đến khả năng chịu tải của sàn thao tác grating gồm:

• Tiết diện thanh chịu lực: Thanh cao và dày hơn thường cho khả năng chịu uốn lớn hơn.

• Bước thanh chịu lực: Bước nhỏ làm tăng số lượng thanh tham gia chịu tải.

• Khẩu độ gối đỡ: Nhịp càng lớn thì yêu cầu đối với thanh chịu lực càng cao.

• Tải phân bố: Là tải tác động trên một diện tích hoặc toàn bộ bề mặt sàn.

• Tải tập trung: Là tải tác động tại một điểm hoặc trên một diện tích nhỏ.

• Độ võng cho phép: Đây là thông số dùng để kiểm soát mức biến dạng của tấm khi chịu tải.

• Điều kiện liên kết: Ảnh hưởng đến cách tải trọng được truyền từ tấm grating xuống hệ kết cấu đỡ.

Ví dụ, một bảng tải tính toán cho grating có bước bearing bar 30 mm cho thấy cùng thanh 30×5 mm, khả năng chịu tải phân bố giảm mạnh khi clear span tăng từ 500 mm lên 1.000 mm và tiếp tục giảm khi nhịp lớn hơn. Điều này cho thấy khẩu độ gối đỡ là dữ liệu bắt buộc phải biết trước khi chọn quy cách grating.

Các số liệu tải từ bảng của nhà sản xuất hoặc tài liệu tham khảo không nên áp dụng trực tiếp cho mọi công trình nếu vật liệu, phương pháp chế tạo, điều kiện liên kết hoặc tiêu chí độ võng khác nhau.

Xem thêm : Các sản phẩm tấm sàn grating thép mạ kẽm nhúng nóng

Quy cách sàn thao tác grating thường gặp

Quy cách sàn thao tác grating có thể thay đổi theo tải trọng, khẩu độ và bản vẽ công trình. Một số kích thước dưới đây giúp người mua hình dung các thông số cần xác định trước khi đặt sản xuất.

Một số quy cách sàn thao tác grating có thể tham khảo:

• Chiều cao thanh chịu lực: 25, 30, 32, 40, 50 mm hoặc sản xuất theo thiết kế.

• Chiều dày thanh chịu lực: Thường gặp các kích thước 3, 4, 5 và 6 mm.

• Một số thanh la phổ biến: 25×3, 30×3, 30×5 và 40×5 mm.

• Bước thanh chịu lực: Khoảng 30–40 mm hoặc gia công theo bản vẽ.

• Bước thanh ngang: Có thể từ 50–100 mm tùy cấu hình.

• Vật liệu: Thép carbon hoặc vật liệu theo yêu cầu của công trình.

• Xử lý bề mặt: Có thể sử dụng thép đen hoặc mạ kẽm nhúng nóng.

• Kích thước tấm: Gia công theo kích thước thực tế của khu vực lắp đặt.

Các thông số trên chỉ mang tính tham khảo. Với sàn có nhịp lớn, tải tập trung cao hoặc thiết bị đặt trực tiếp trên sàn, quy cách cần được kiểm tra theo tải thực tế thay vì chọn theo mẫu thông dụng.

Xem thêm: Phân biệt gang cầu và gang xám

Lựa chọn sàn thao tác grating tại SJD Việt Nam

Khi lựa chọn sàn thao tác grating, kích thước tấm chỉ là một trong các dữ liệu cần cung cấp. Tải sử dụng, khẩu độ gối đỡ, kích thước bearing bar, bước thanh và điều kiện môi trường mới là những thông số quyết định cấu hình phù hợp.

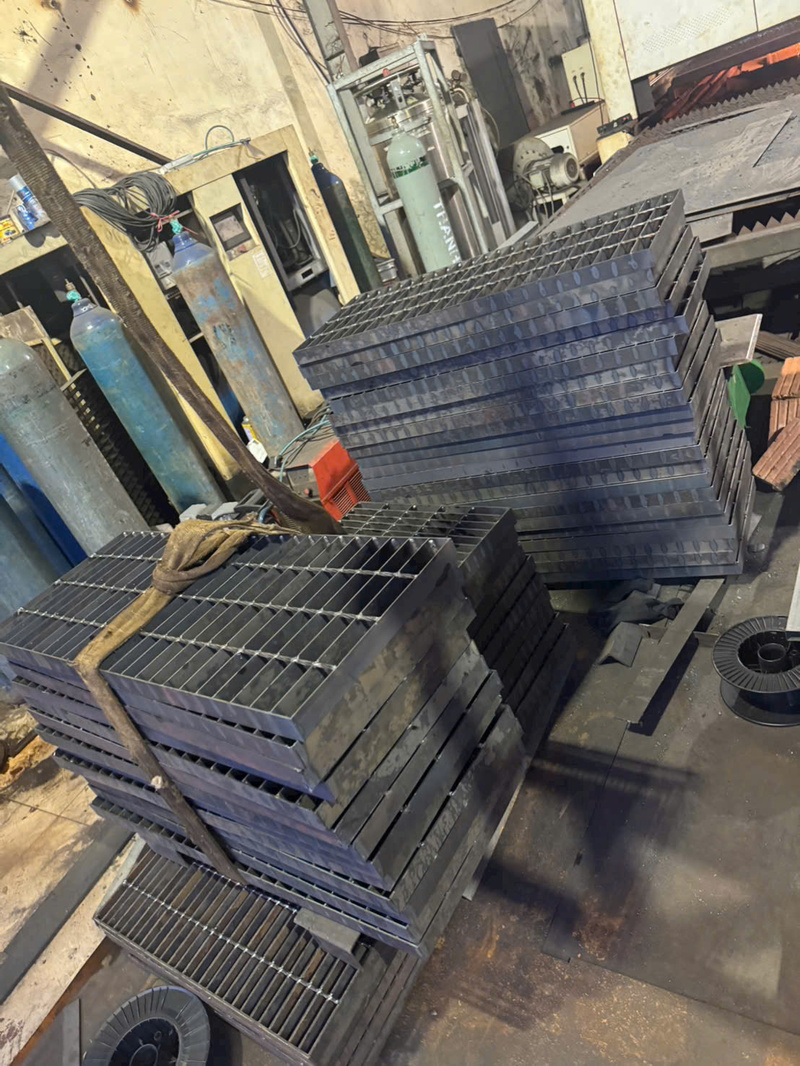

SJD Việt Nam sản xuất và cung cấp các sản phẩm tấm grating thép mạ kẽm nhúng nóng phục vụ công trình hạ tầng và công nghiệp.

Nếu đang cần đặt sàn thao tác grating cho nhà máy, sàn bảo trì hoặc hành lang kỹ thuật, hãy gửi cho SJD Việt Nam kích thước tấm, khẩu độ gối đỡ, tải trọng dự kiến và bản vẽ nếu có. Các thông tin này giúp xác định quy cách phù hợp trước khi tiến hành gia công
